Tiempos de concentración

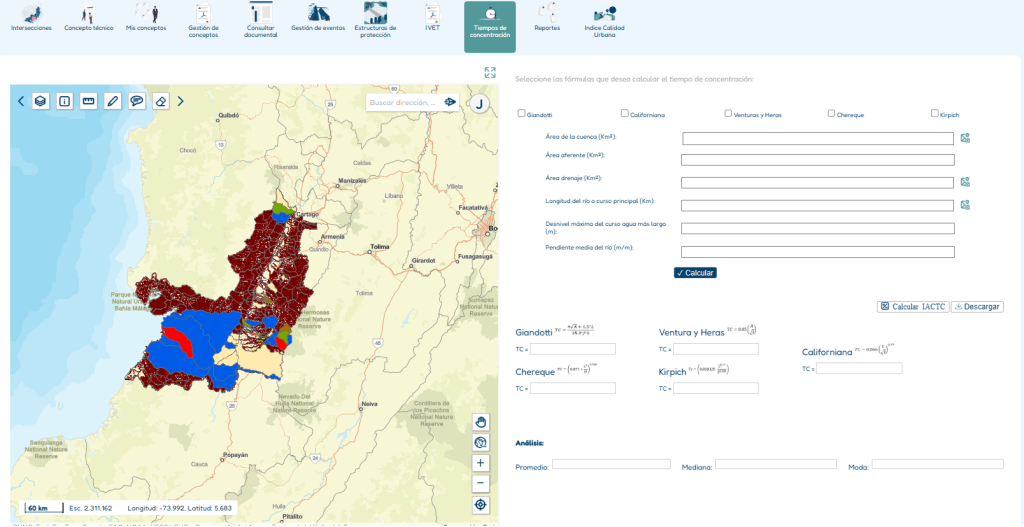

El sistema permitirá calcular el tiempo de concentración de una cuenca hidrográfica.

Además permitirá calcular el tiempo de concentración a partir de cuatro métodos: Método de Kirpich, Método de California, Método Giandotti, Método de Témez se podrá seleccionar uno o varios métodos para calcular a petición del usuario.

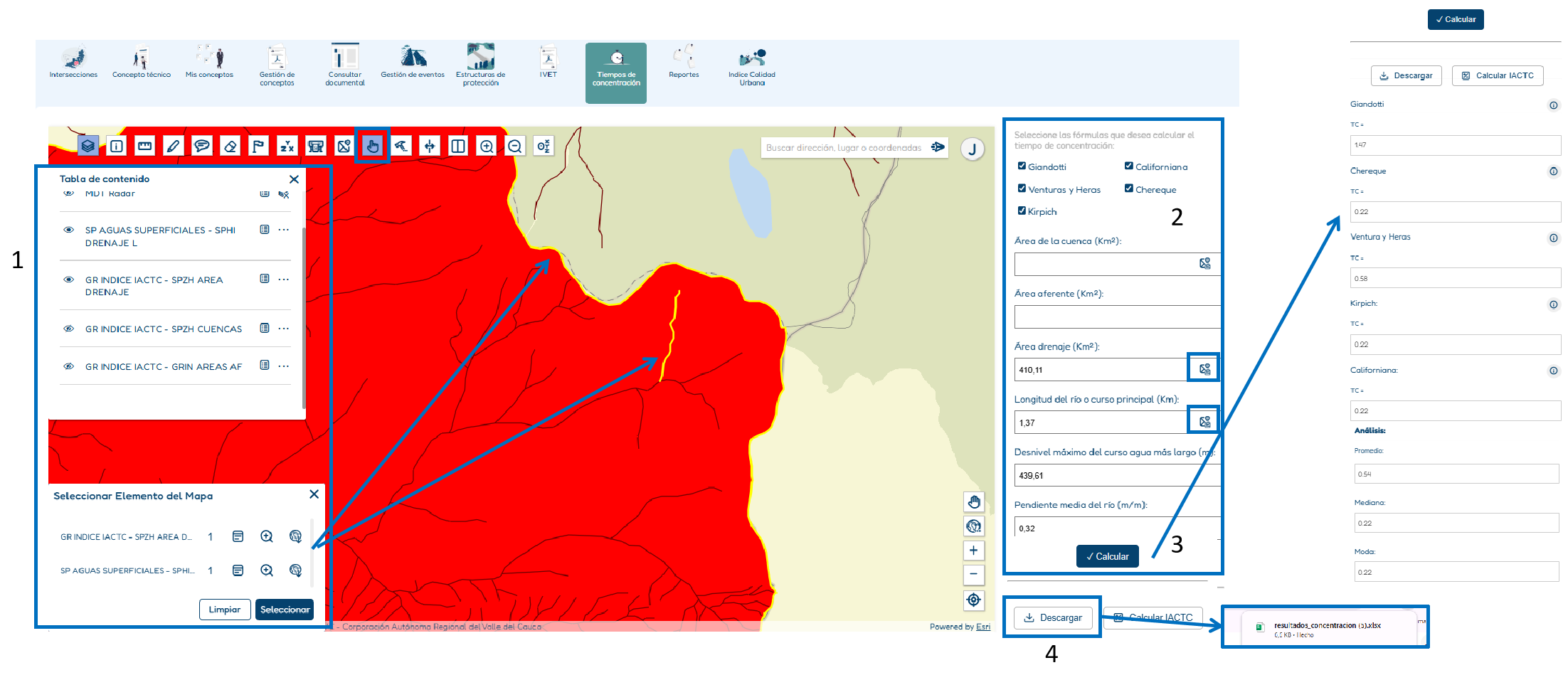

Calculo de tiempos de concentración Cuenca

1. seleccionar con la manito el SPHI DRENAJE L – SPZH CUENCAS en el visor un rio y una cuenca (recomendable apagar las otras capas en el ojito).

2. seleccionar las formulas con el que se desea calcular el tiempo de concentración (el usuario puede seleccionar una o mas) se da clic en para ingresar los parámetros correspondientes en este ejemplo solo calculara area de cuenca y longitud del rio.

3. dar clic en calcular visualizándose los resultados en la parte inferior con su respectiva formula.

4. exportar resultado en formato excel.

Calculo de tiempos de concentración Drenaje

1. seleccionar con la manito el SPHI DRENAJE L – SPZH AREA DRENAJE en el visor un rio y un área de drenaje (recomendable apagar las otras capas en el ojito).

3. dar clic en calcular visualizandose los resultados en la parte inferior con su respectiva formula.

4. exportar resultado en formato excel.

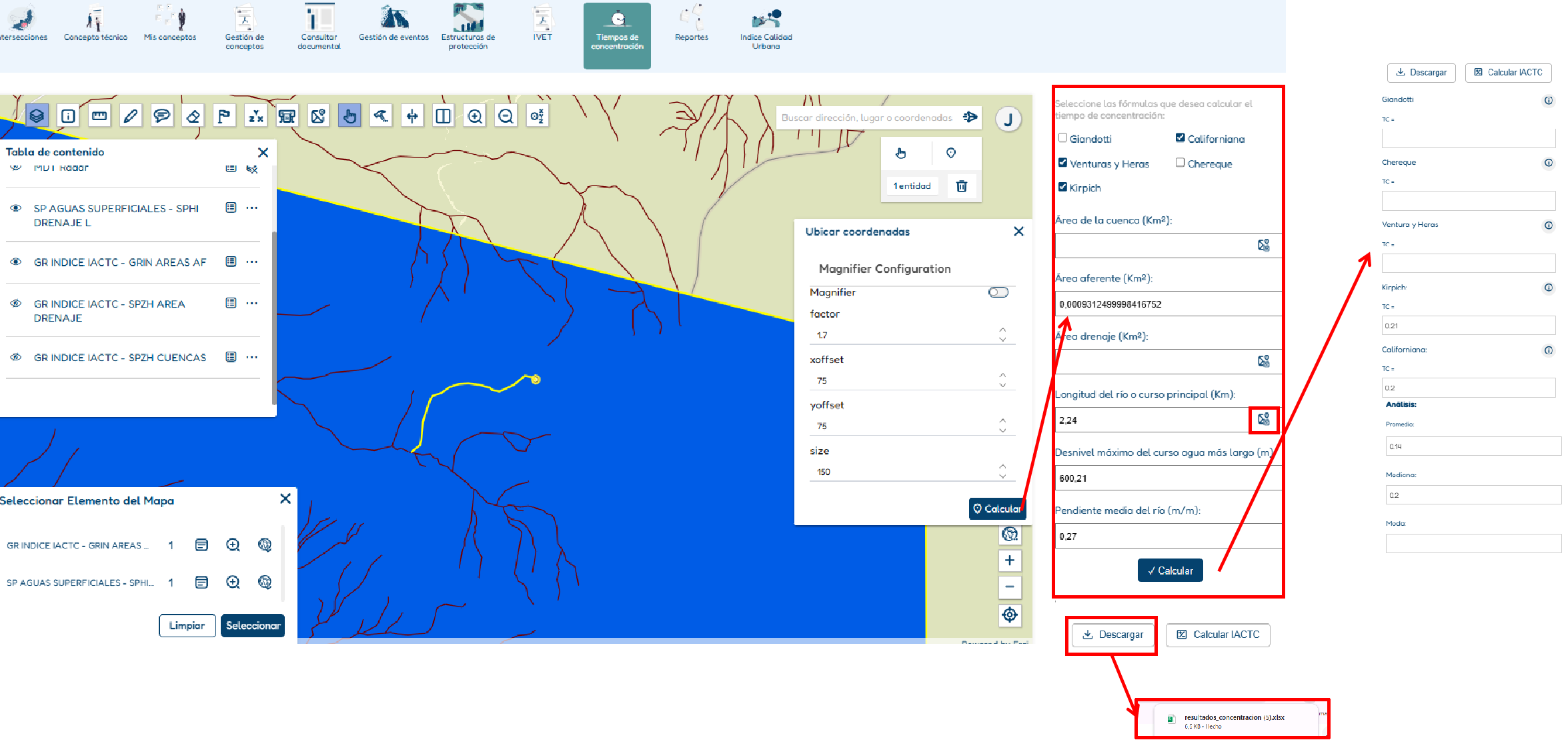

Calculo de tiempos de concentración Area aferente

1. seleccionar con la manito el SPHI DRENAJE L – SPZH AREA AF en el visor un rio y una cuenca (recomendable apagar las otras capas en el ojito).

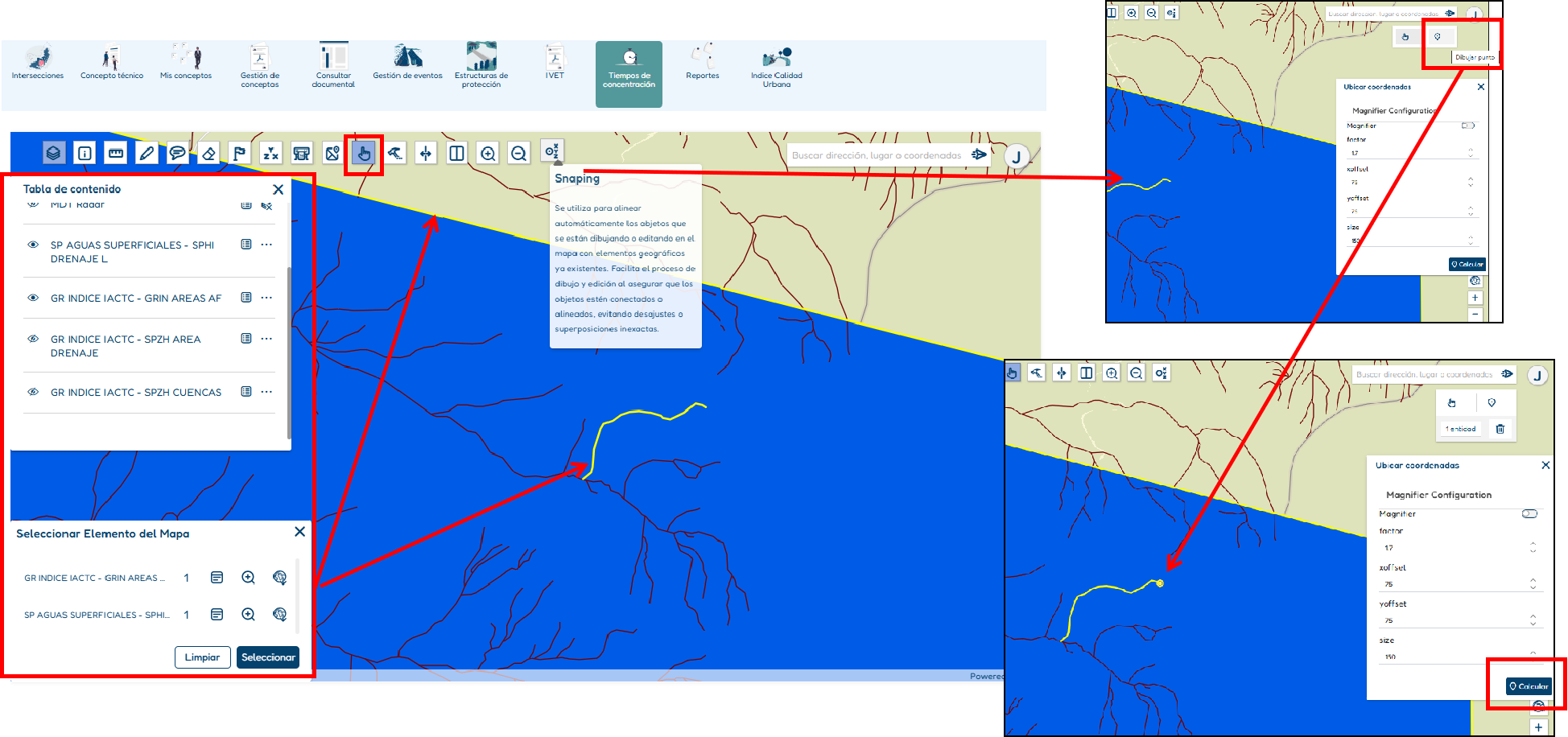

2. seleccionamos la herramienta snaping para hacer el calculo del área aferente, en las ventanas emergentes dar clic en dibujar punto y seleccionamos el drenaje identificado anteriormente con la herramienta, dar clic en calcular el área aferente.

3. seleccionar las formulas con el que se desea calcular el tiempo de concentración (el usuario puede seleccionar una o mas) se da clic en para ingresar los parámetros correspondientes en este ejemplo solo calculara longitud del rio.

4. dar clic en calcular, visualizándose los resultados en la parte inferior con su respectiva formula.

5. exportar resultado en formato excel.

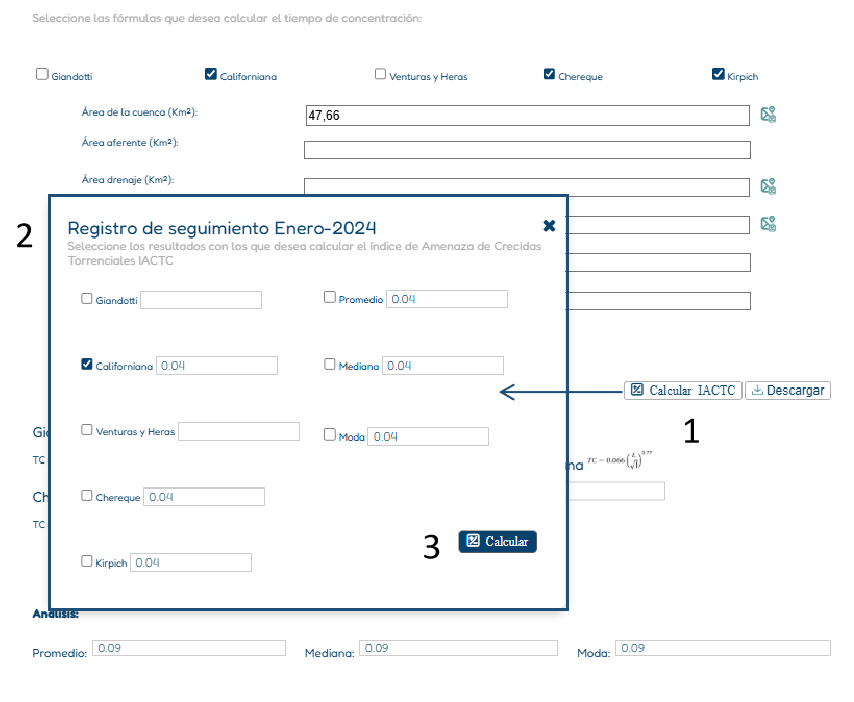

Calculo de IACTC Índice de amenaza de crecidas torrenciales con base en tiempo de concentración aplica para todos los cálculos como Área de cuenca, Área de drenaje y Área Aferente.

Nota: este calculo se genera con los resultados obtenidos en los pasos anteriores.

1. Dar clic en IACTC

2. En la ventana emergente seleccionar el resultado con el que se desea calcular el IACTC

3. Dar clic en calcular.

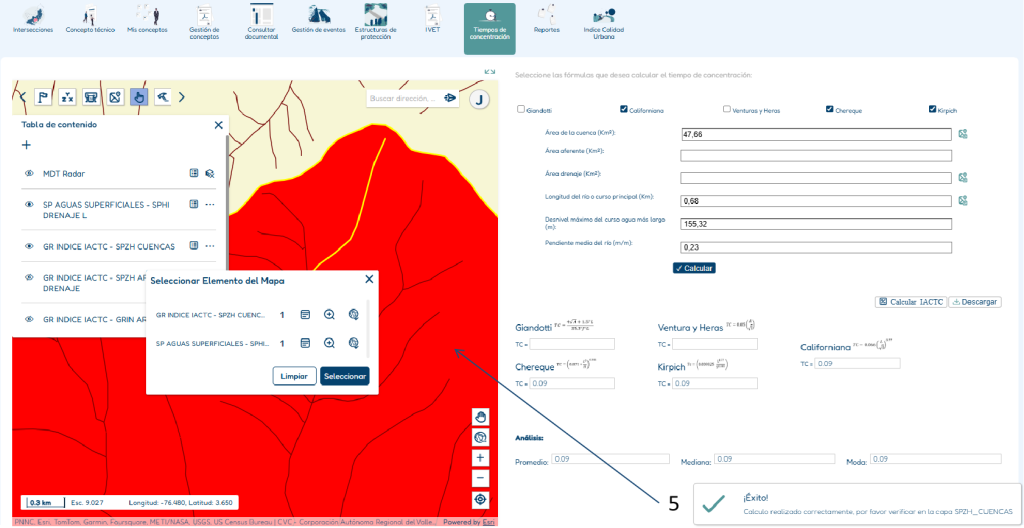

4. Realizado el calculo aparecerá un aviso indicando si el calculo fue correcto y nos pide verificar la capa correspondiente.
