Estructura de protección

Estructuras de protección (Diques y Bordas). el submódulo permite gestionar la información de las estructuras de protección contra inundaciones, Diques/Bordas.

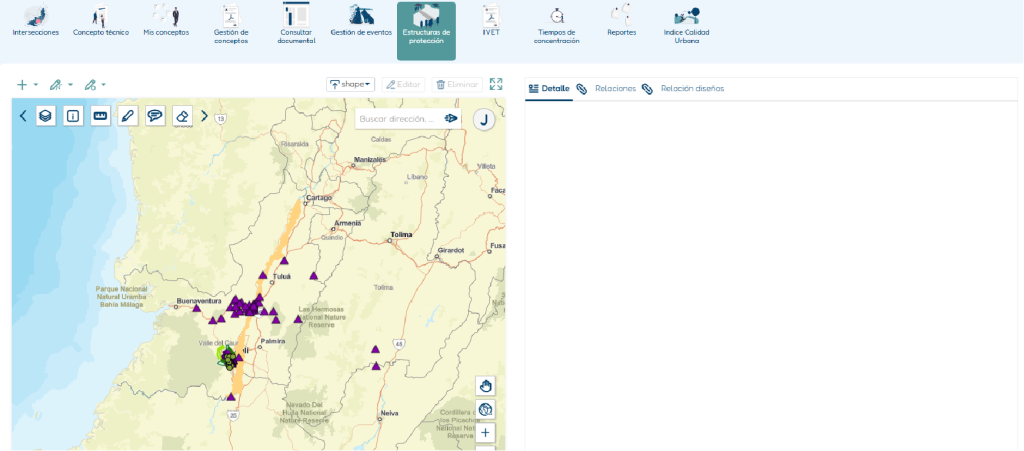

se desplegara el visor con las capas de diques y bordas con su simbología permitirá crear y actualizar información de los diques, eliminar si el registro no tienen información relacionada.

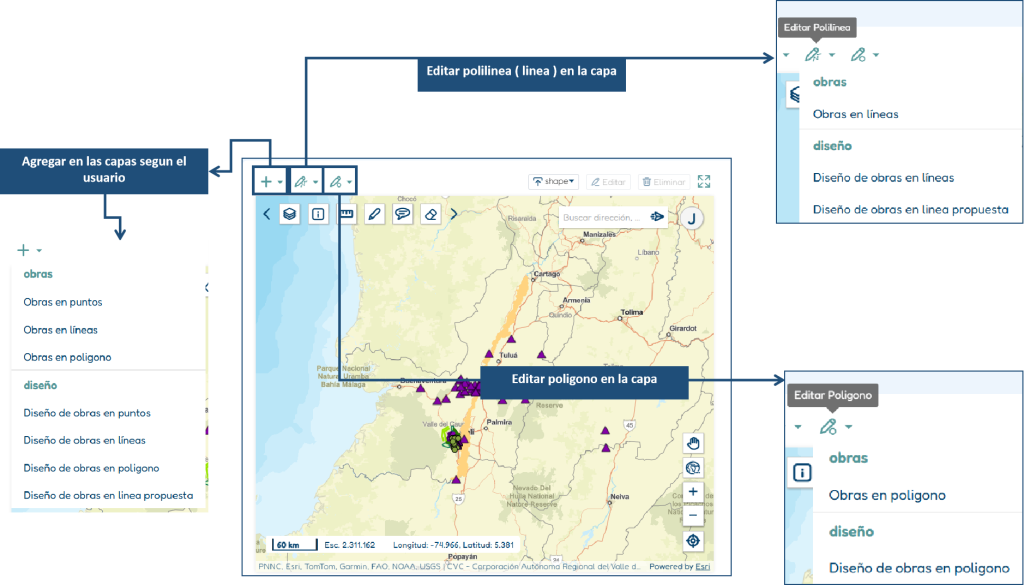

1. agregar obras o diseños de obras en formato punto, linea o polígono.

2. editar obras en linea o polígono.

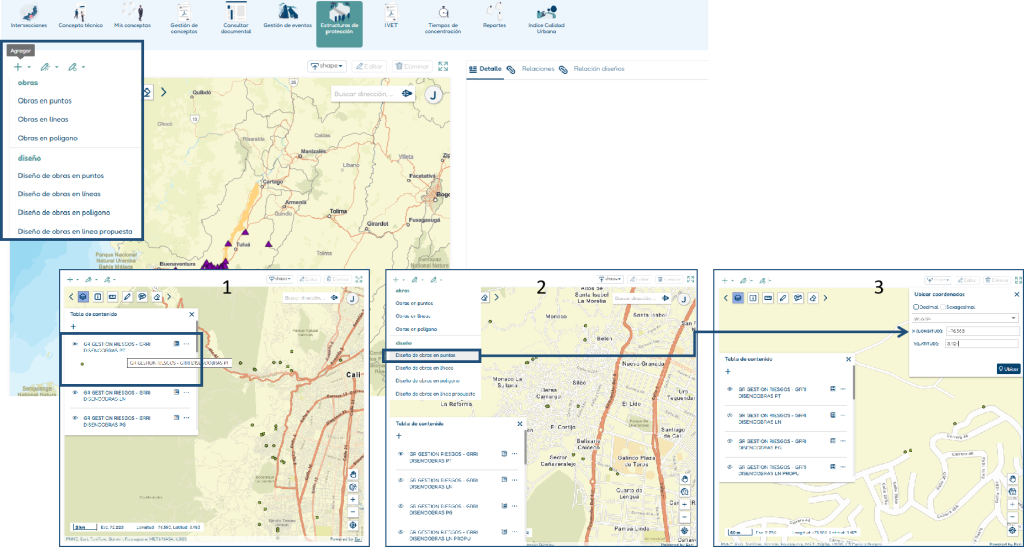

Creación de obra en punto o diseño de obra.

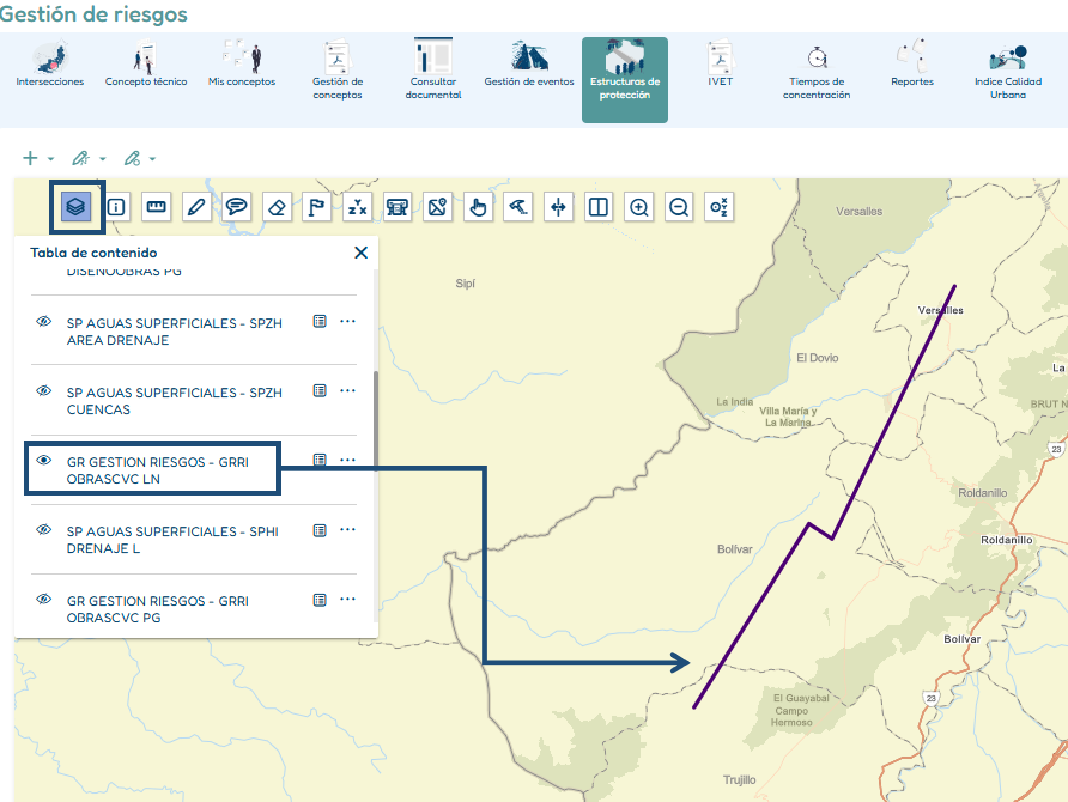

1. identificar la capa a trabajar.

2. clic en el icono + o agregar y seleccionar si agregara obra o diseño en punto, linea o polígono.

3. si seleccionamos obra punto, se ingresa las coordenadas donde se ubicara y dar clic en ubicar.

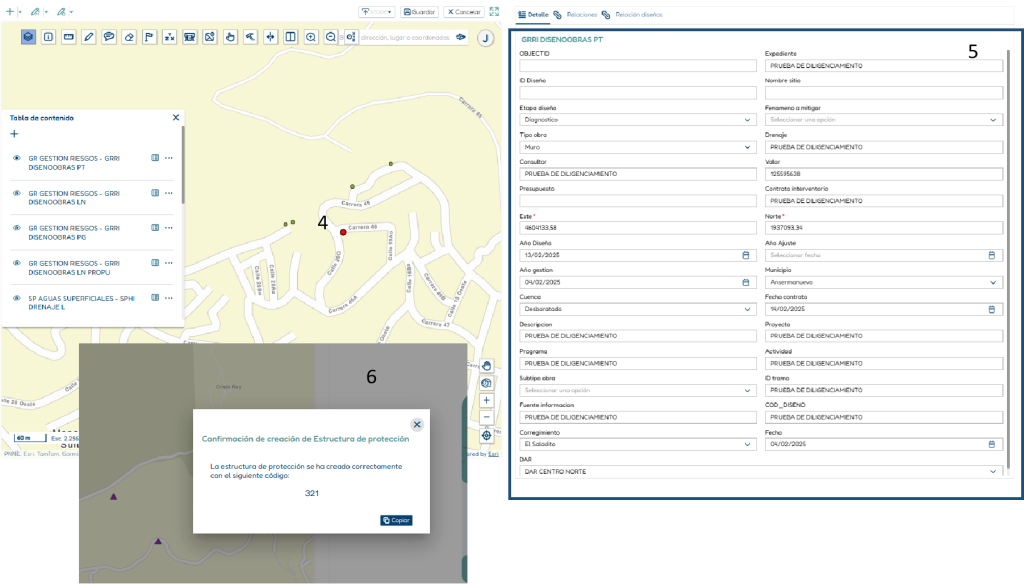

4. se refleja el punto ubicado en el mapa.

5. diligenciar el formulario correspondiente en la pestaña detalle.

6. clic en Guardar.

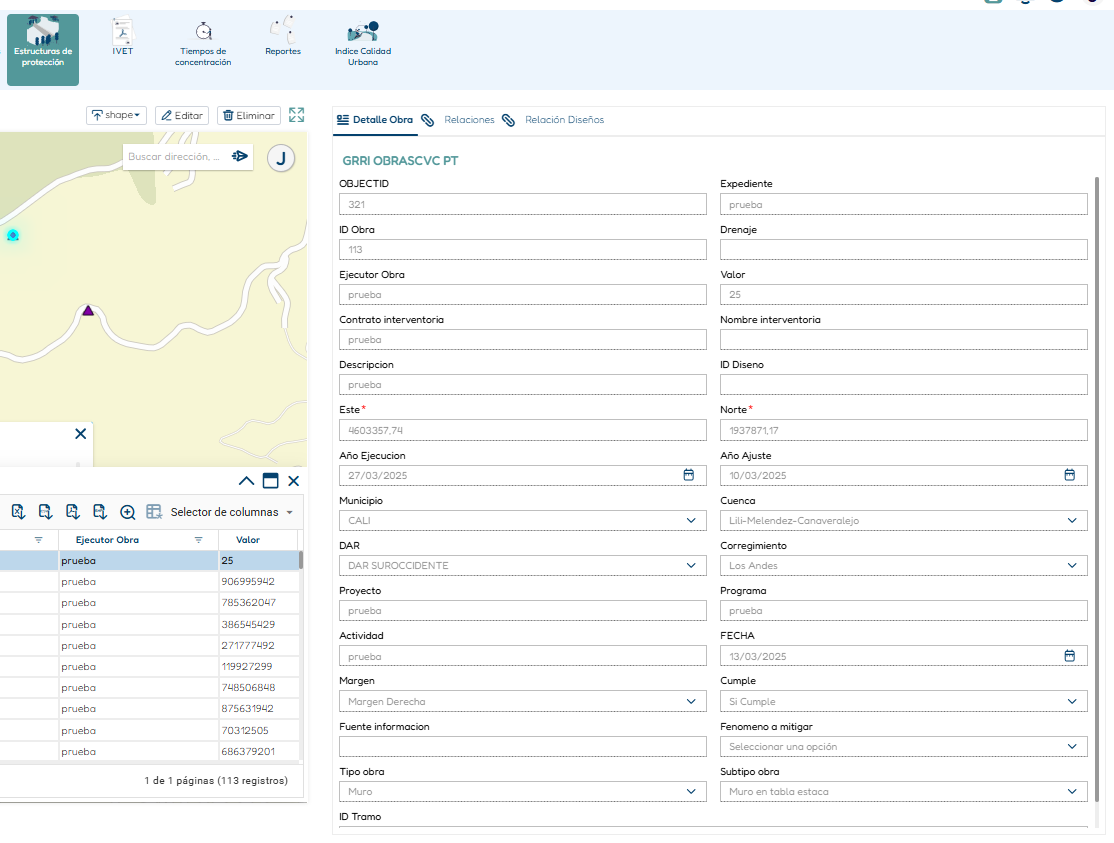

Seccion de detalles

En la sección de detalles permitirá crear y actualizar información de los Diques/Bordas según corresponda al usuario.

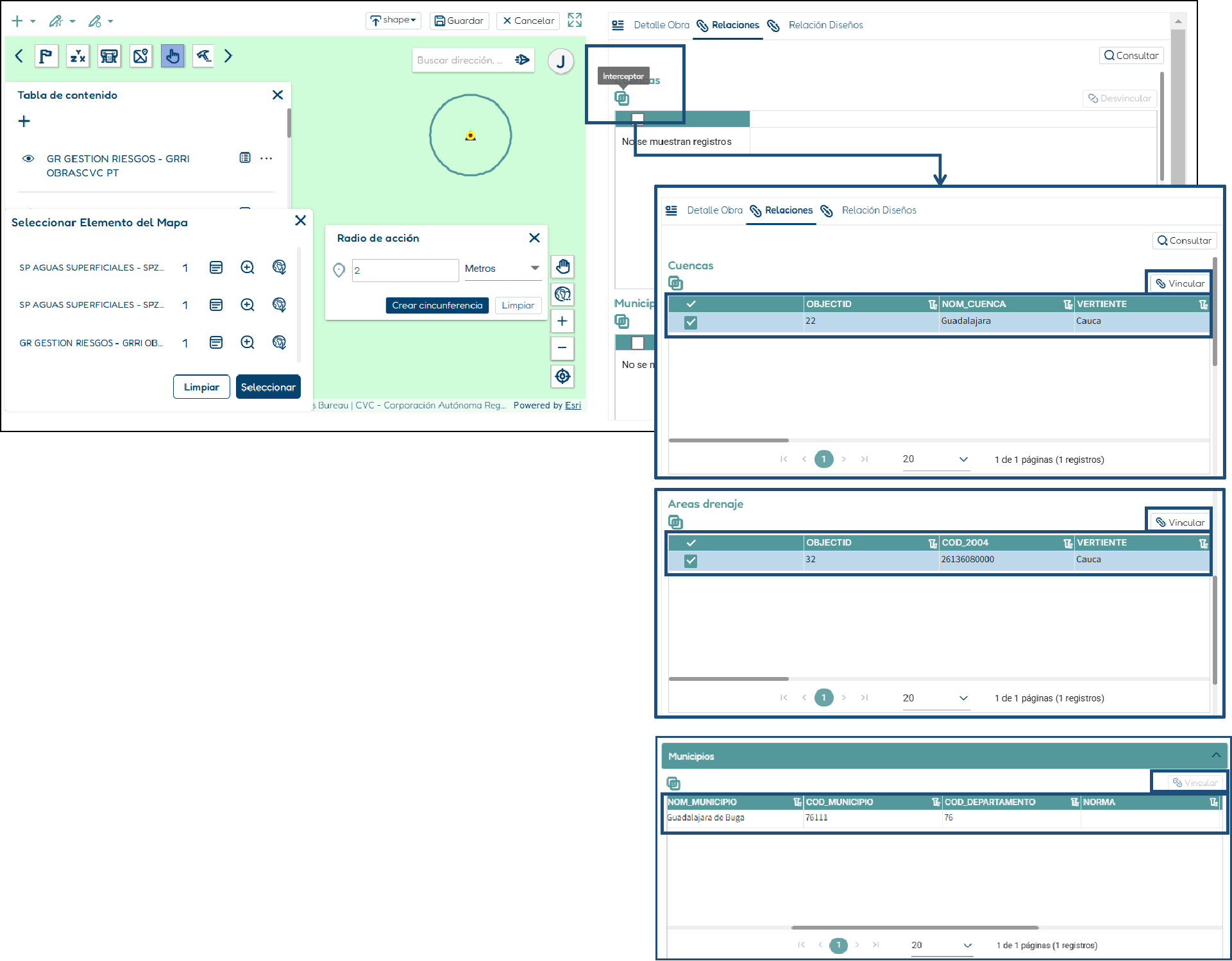

Seccion de relaciones

En la sección de relacionar: permitirá relacionar la fuente hídrica relacionada, relacionar la información de municipio, cuenca y áreas de drenaje, de acuerdo a la ubicación geográfica.

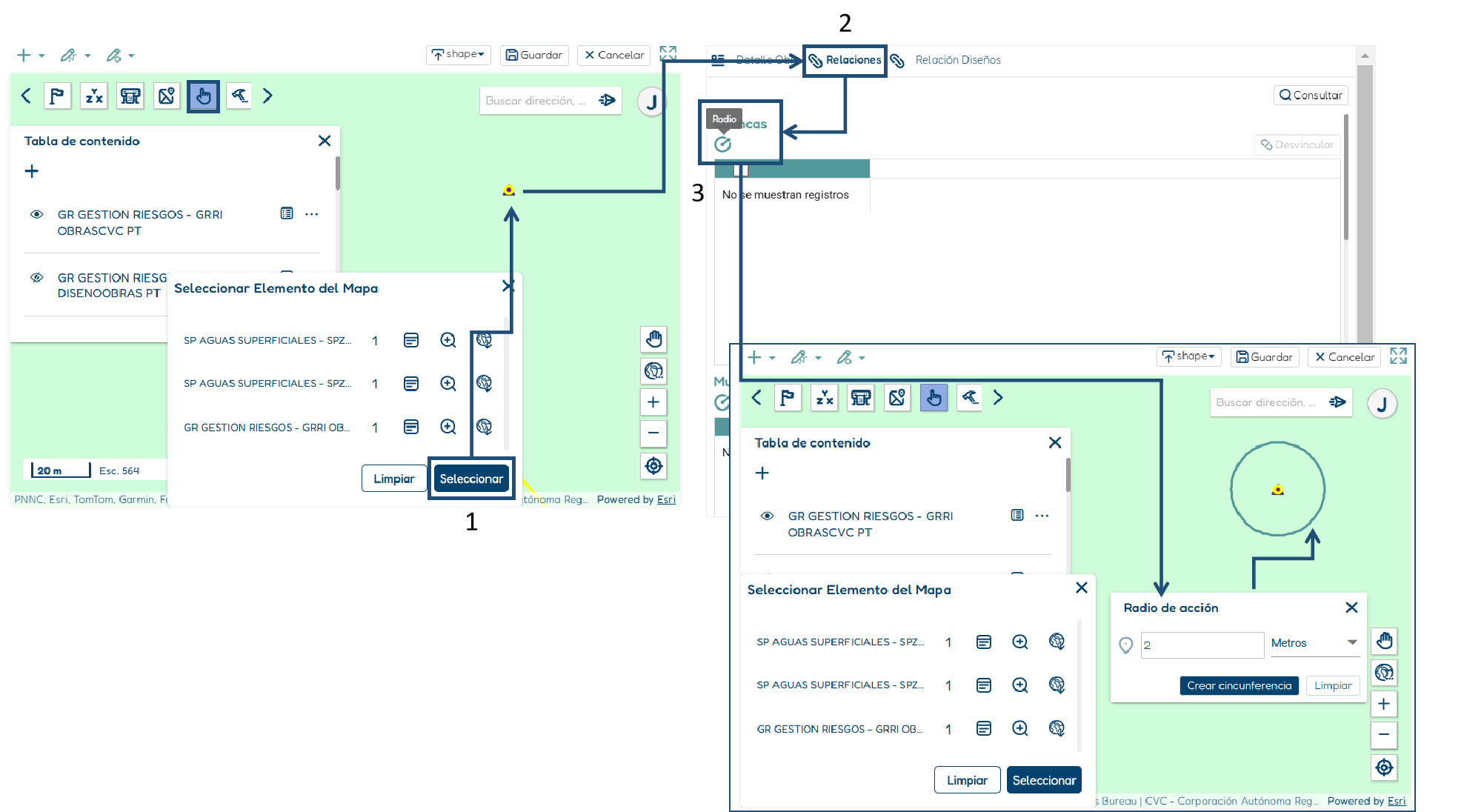

1. seleccionar la obra a relacionar.

2. seleccionar pestaña de relación.

3. seleccionar con que actividad se va a relacionar y crear un radio de búsqueda.

4. luego de realizar el radio, dar clic en interceptar, seleccionar el id del atributo a relacionar se puede seleccionas 1 o mas Id y dar clic en vincular.

Nota: después de realizar la vinculación cuando se seleccione una estructura de protección se da clic en consultar para que se visualicen los atributos relacionados.

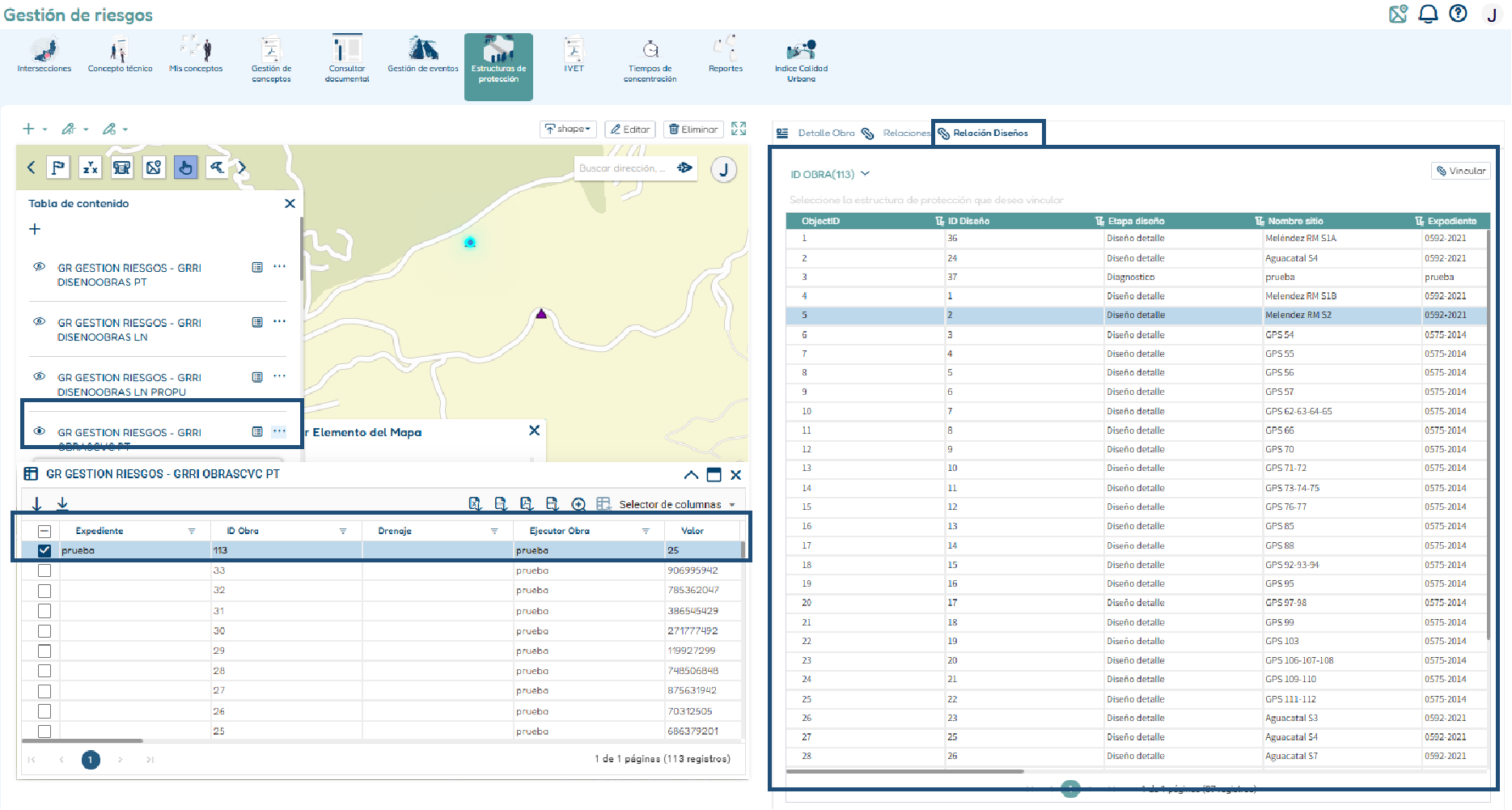

Sección de relación diseños

En la sección relación diseños: el usuario tendrá la accion de vincular un diseño a la estructura de protección.

Seleccionar por medio de la tabla de atributos una obra en punto a la que se le vaya a relacionar una obra.
dar clic en la pestaña “relación diseño” seleccionar un diseño y dar clic en vincular en la parte superior derecha siempre y cuando corresponda.

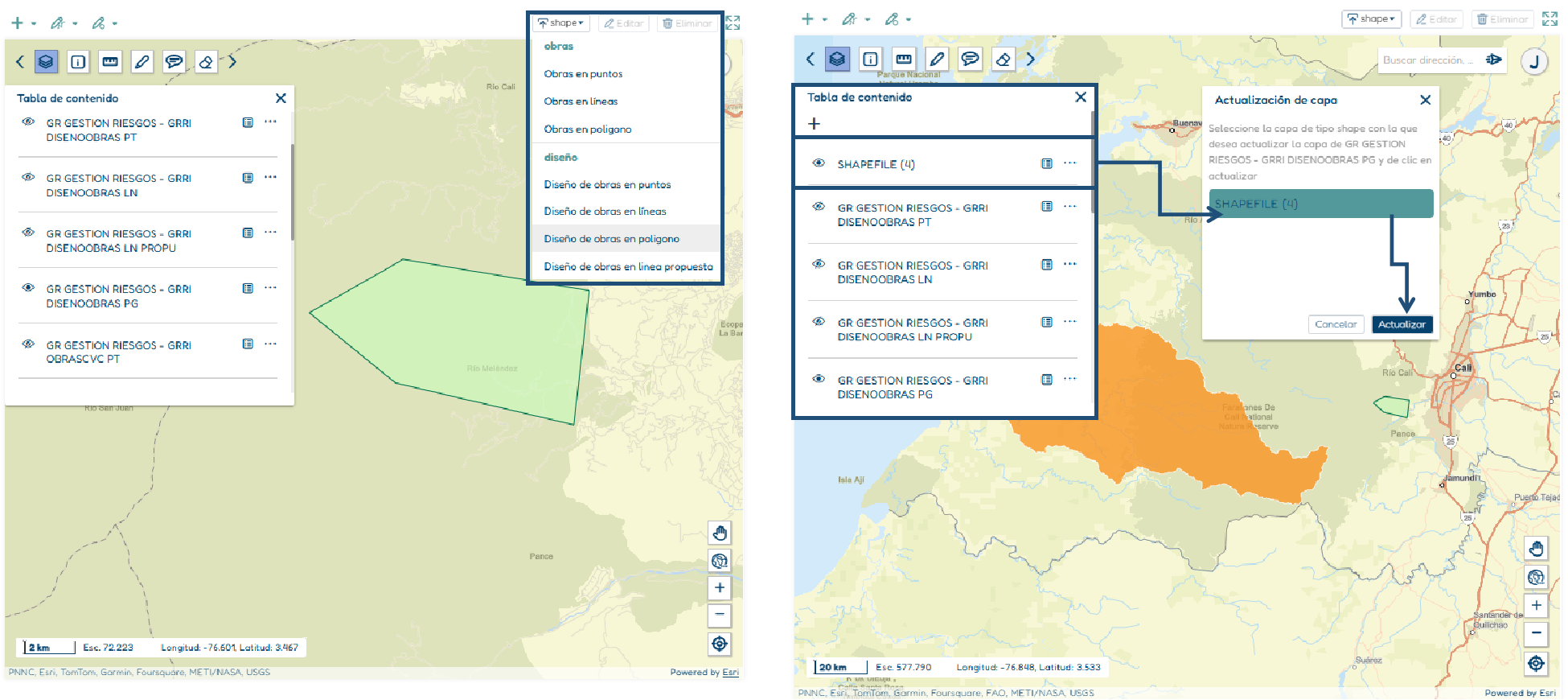

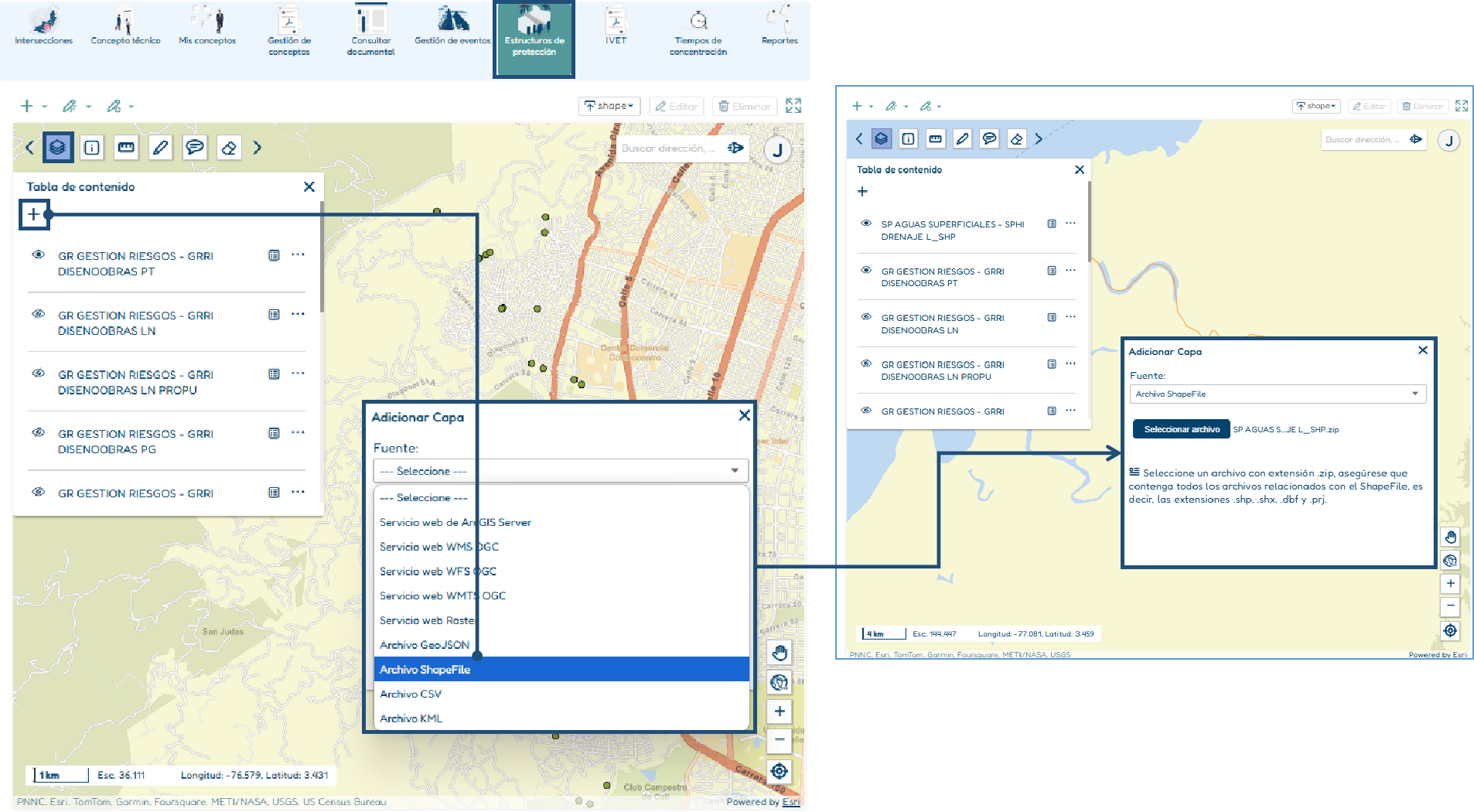

Cargar un archivo Shp

Para cargar un archivo shp como

se carga el archivo desde la tabla de contenido como se indica a continuación.

2. con el archivo cargado damos clic en el botón “shape” se puede cargar formato shp puntos, líneas y polígonos según corresponda.

( Nota: si cargamos un shp de polígono se debe agregar a la capa obras en polígono o diseños de obra en polígono ) y dar clic en actualizar para agregarla a la capa.

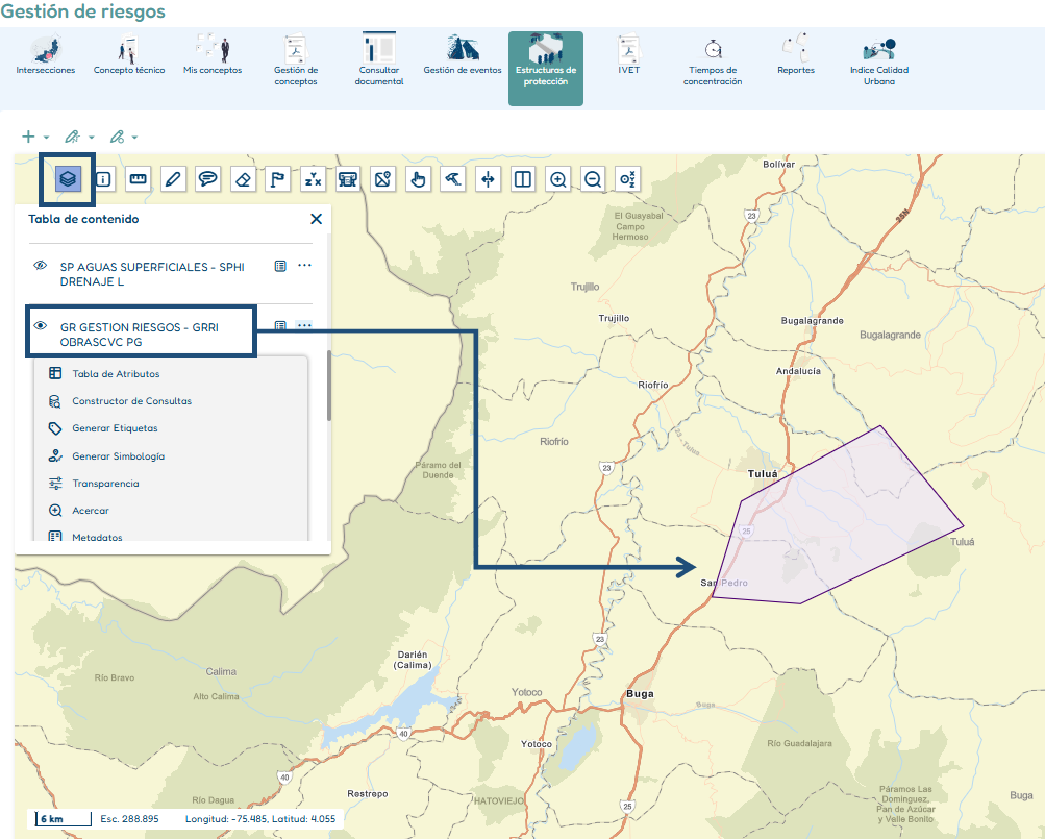

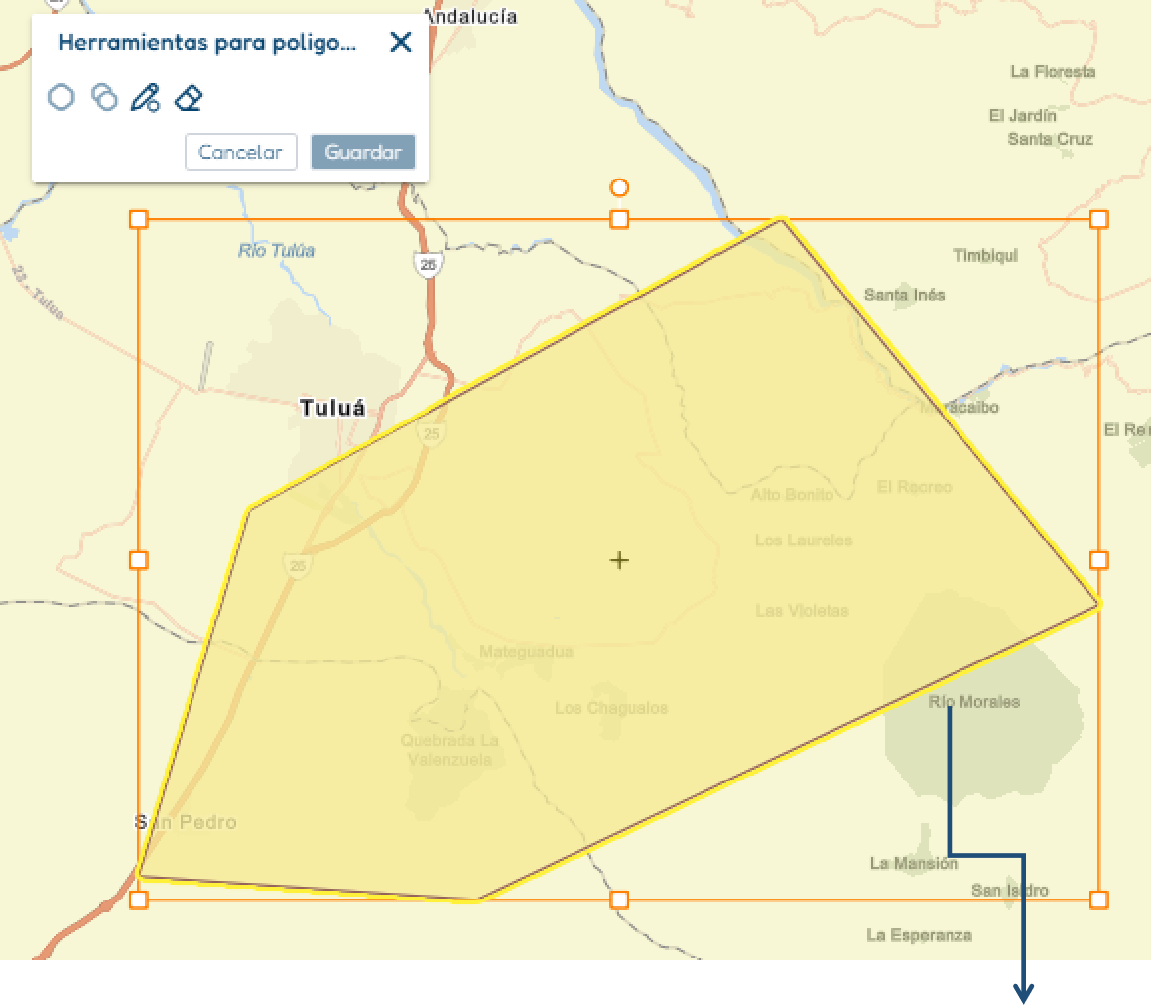

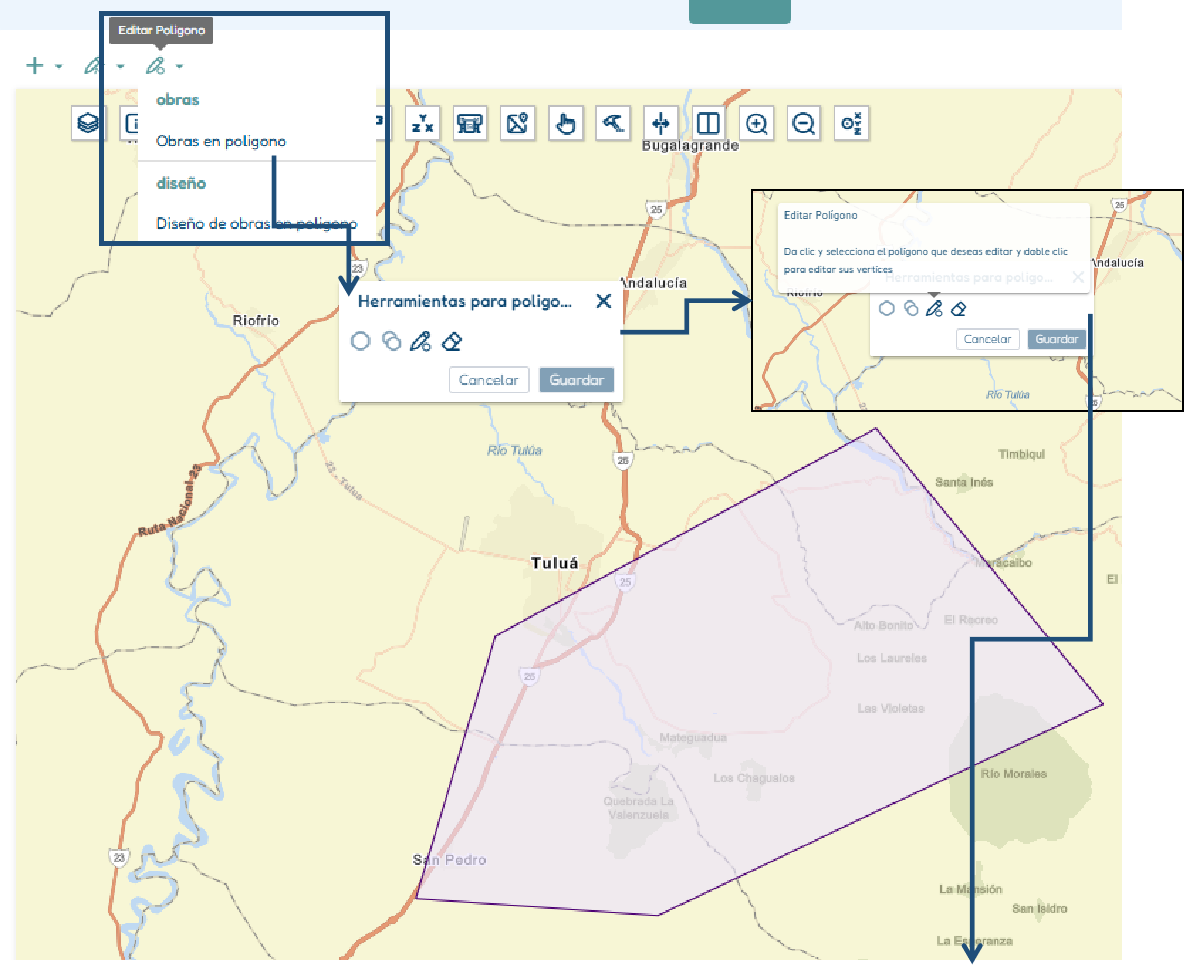

Editar poligono

1. identificar la capa que se va a editar.

2. si se selecciona una capa polígono dar clic en botón “editar polígono”.

3. se despliegan las herramientas de edición

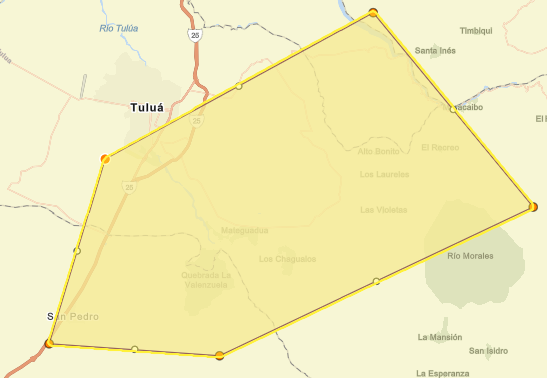

4. se selecciona el lápiz, se utiliza para editar los vértices, dar clic en el polígono a editar, dar un segundo clic para modificar los vértices.

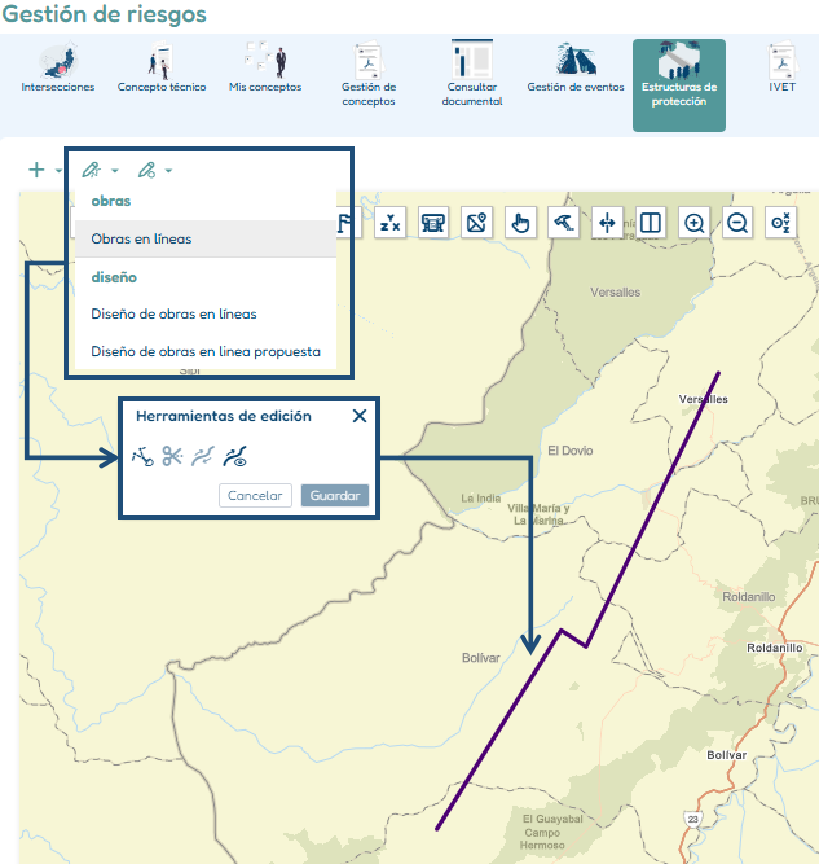

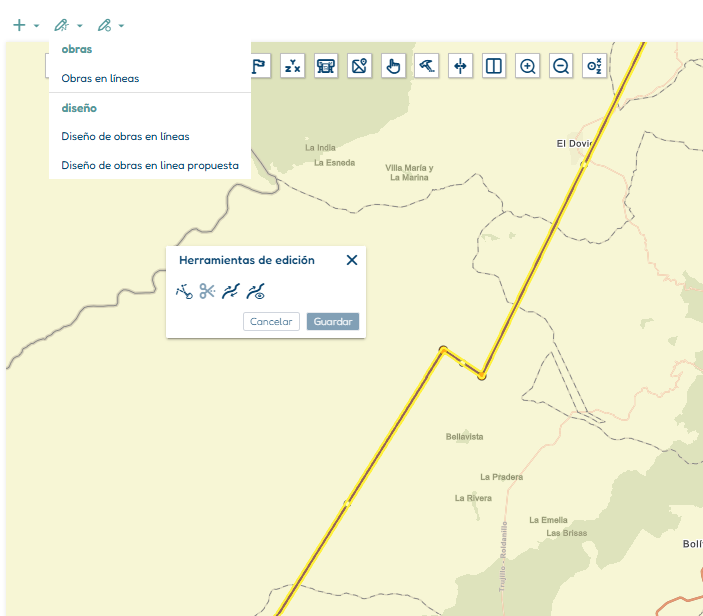

Editar polilinia

1. identificar la capa que se va a editar.

2. si se selecciona una capa de linea dar clic en botón “editar polilínea”.

3. se despliegan las herramientas de edición.

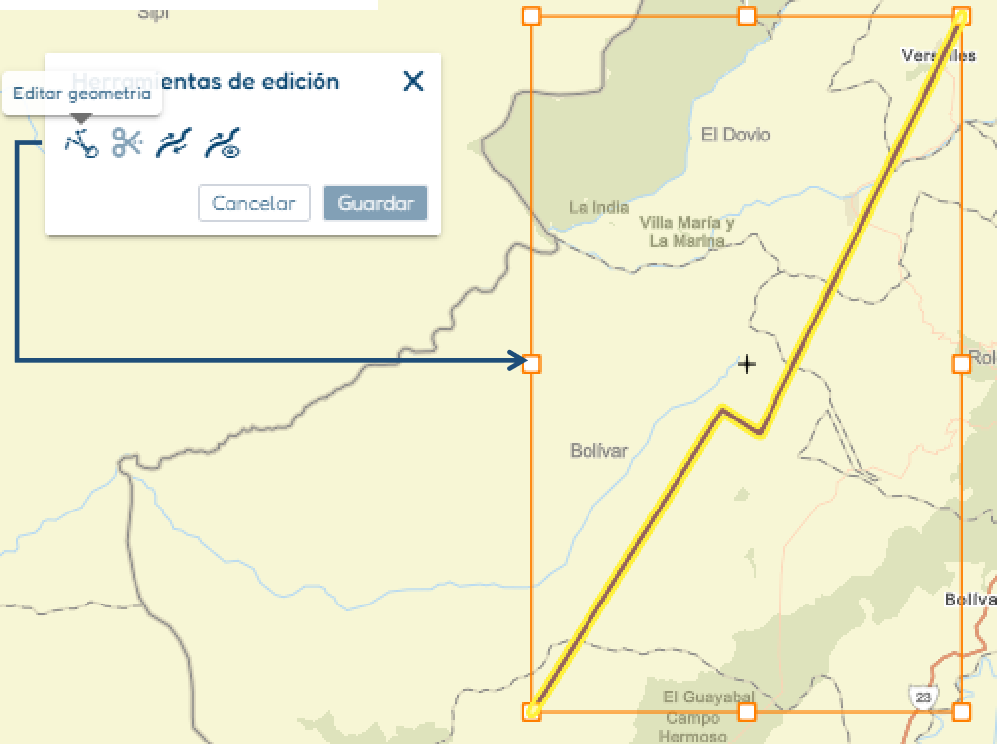

4. se selecciona el lápiz, se utiliza para editar los vértices, dar clic en el polígono a editar, dar un segundo clic para modificar los vértices cuando se termine la edición dar clic en Guardar.
