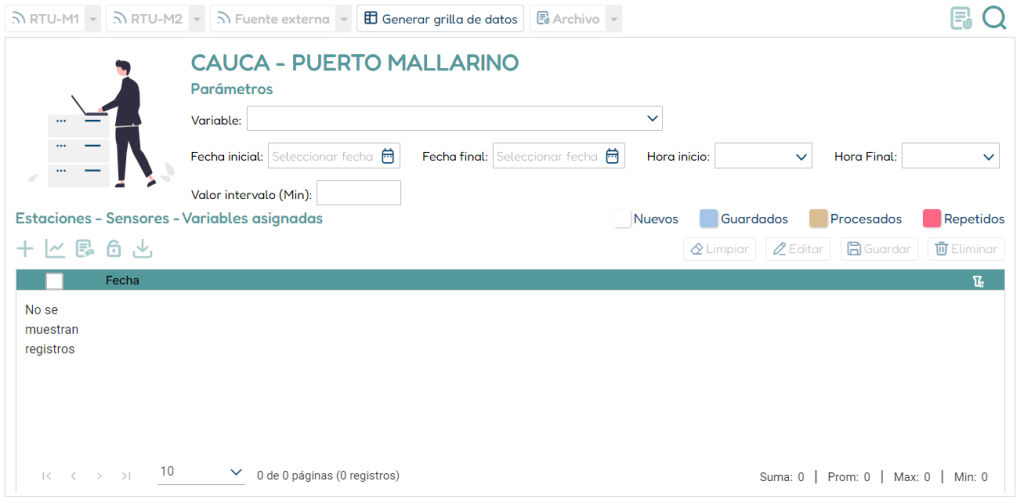

Panel de control

El “Panel de Control” ofrece a los usuarios una serie de parámetros que pueden personalizar según sus necesidades. Estos parámetros incluyen la selección de variables asociadas a los sensores de la estación, fechas de inicio y finalización, horas de inicio y finalización, así como el valor de intervalo deseado. Además, en esta sección, los usuarios encontrarán íconos que facilitan el ingreso de datos desde una conexión a una RTU (Unidad Terminal Remota), acceso a fuentes externas y la generación de grillas de datos. También se proporcionan opciones para cargar datos desde archivos planos, lo que agiliza el proceso de gestión de datos.

En cuanto a la convención visual, se utiliza una codificación de colores para representar el estado de los datos de manera clara y efectiva. Los colores tienen los siguientes significados:

  • Blanco: Indica registros nuevos, que han sido ingresados recientemente y aún no han sido procesados.
  • Azul: Representa registros guardados, que han sido registrados y almacenados exitosamente en la base de datos.
  • Ocre: Se utiliza para registros procesados, que han pasado por un proceso de análisis o cálculo.
  • Rojo: Identifica registros repetidos, es decir, aquellos que ya existen en la base de datos y han sido ingresados nuevamente.

Esta convención visual simplifica la identificación del estado de los datos y facilita la toma de decisiones por parte de los usuarios en función de la categorización de colores.

Para comenzar el proceso de entrada de datos en nuestro sistema de panel de control, siga estos pasos detallados para una experiencia fluida y precisa:

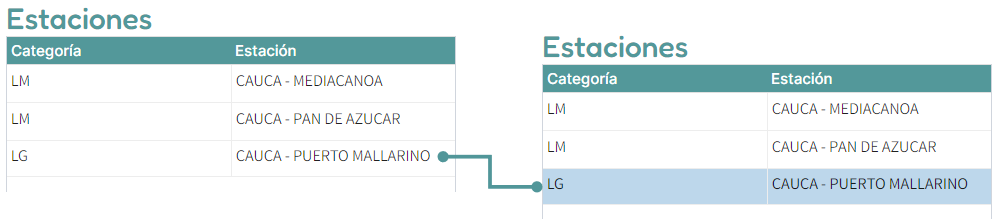

Inicie seleccionando una estación de trabajo de la lista disponible. Esta elección es crucial ya que determina el contexto de los datos a ingresar.

  • Acceda al menú desplegable en el panel de control etiquetado como variable . Aquí, seleccione la variable específica que desea monitorear o sobre la que necesita ingresar datos. Esta selección ayuda a filtrar y especificar el tipo de información que se manejará.
  • Establezca con precisión la fecha y hora de inicio y fin  del período para el cual desea recopilar o ingresar datos. Esta configuración temporal es vital para garantizar la relevancia y precisión de los datos.
  • Defina el intervalo de tiempo en minutos . Este intervalo determina la frecuencia con la que se recopilarán o ingresarán los datos, proporcionando un nivel de detalle adecuado para su análisis.
  • Una vez que haya configurado los parámetros anteriores, haga clic en el icono . Este paso permite al sistema buscar y mostrar los datos correspondientes en una tabla. Esta función es especialmente útil para visualizar y verificar la disponibilidad de datos en el rango de tiempo seleccionado.
  • Si la tabla no muestra datos para el rango de fechas establecido, puede proceder al ingreso manual. Haga clic en el botón para abrir un formulario que permitirá introducir los datos de forma manual. Esta función asegura que pueda completar los registros de datos según sea necesario.

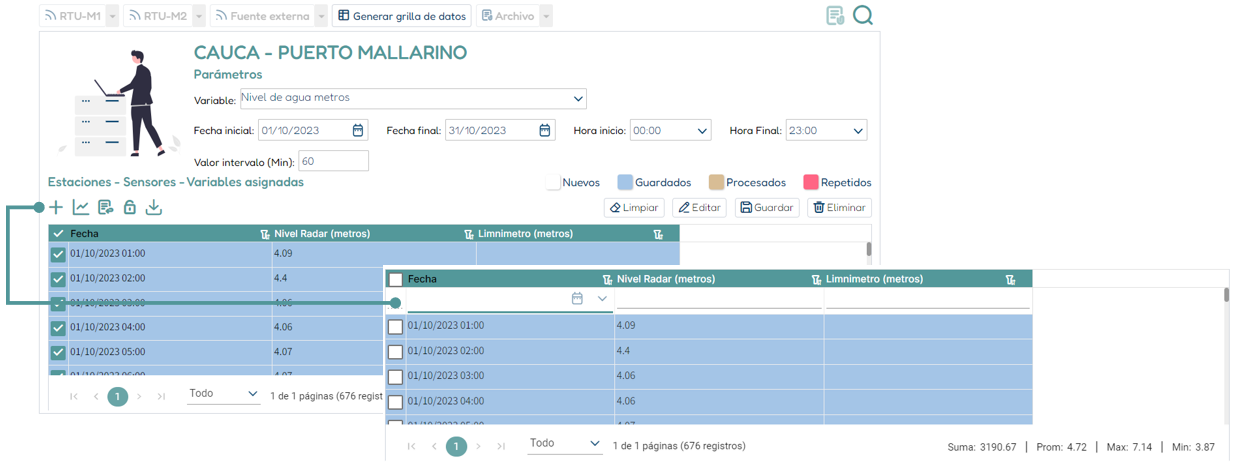

Para agregar un nuevo parámetro de información necesario, simplemente haga clic en el icono . Esto habilitará los campos para ingresar los datos necesarios. Luego de configurar los datos, haga clic en el icono para finalizar el proceso.

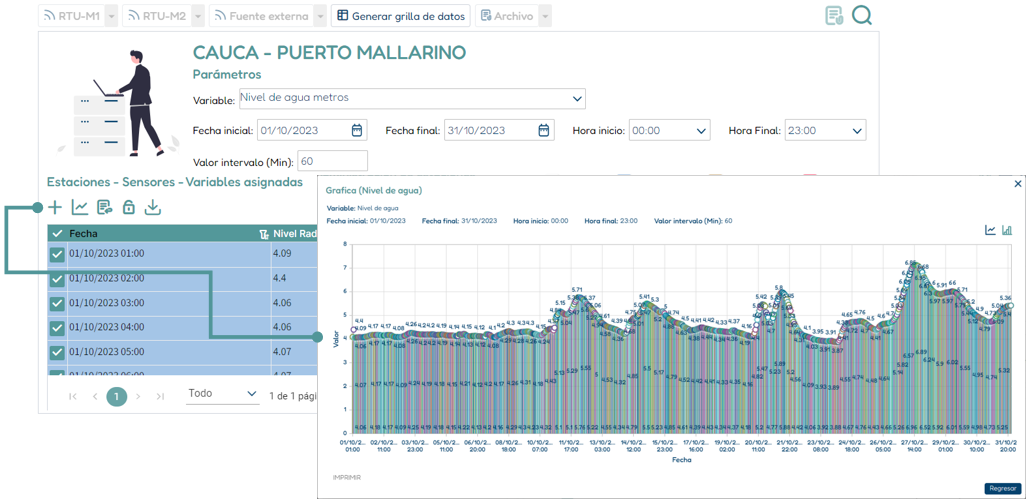

El icono de graficar en la interfaz se utiliza para visualizar los datos consultados o generados en forma de gráfico. El usuario puede utilizarlo después de seleccionar un rango de fechas y variables para visualizar la información en un formato que facilite la interpretación de tendencias, patrones o fluctuaciones a lo largo del tiempo. Este gráfico puede ser en forma de líneas o barras.

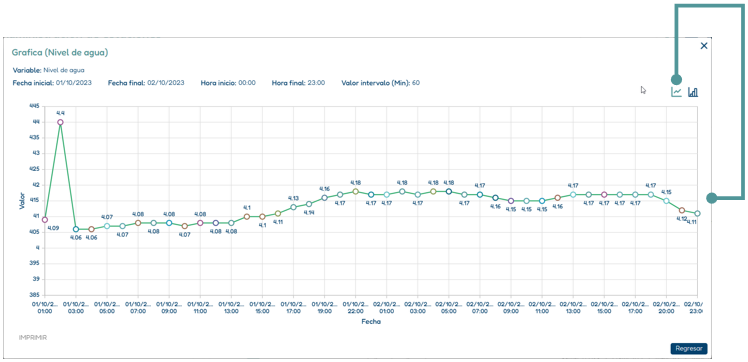

Es una representación gráfica utilizada para mostrar información que cambia continuamente a lo largo del tiempo. En este tipo de gráfico, los puntos de datos individuales se ubican en el eje y, que representa la magnitud, y se conectan con líneas para mostrar la tendencia o la relación entre ellos. Los gráficos lineales son ideales para visualizar tendencias y cambios a lo largo de períodos, permitiendo a los usuarios identificar patrones o comportamientos en los datos de manera rápida y clara. Dar clic en el icono , se muestran los periodos consultados.

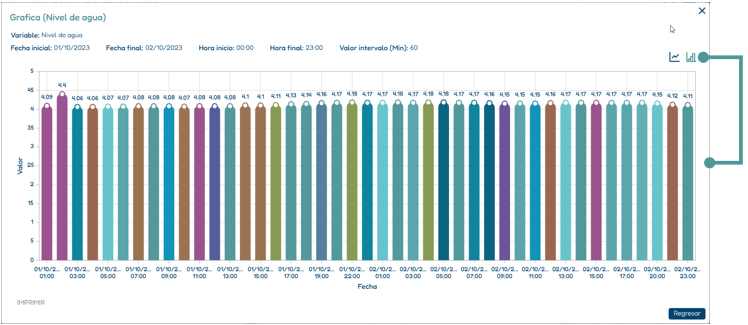

Es un método para representar datos mediante barras rectangulares donde la longitud de la barra es proporcional al valor que representa. En un gráfico de barras, cada barra representa un grupo de datos distinto en el eje x, mientras que su longitud representa la cantidad en el eje y. Este tipo de gráfico es útil para comparar cantidades de diferentes grupos o categorías, haciéndolo particularmente efectivo para visualizar diferencias en magnitudes y realizar comparaciones directas entre categorías. Dar clic en el icono , esto mostrara la información consultada.

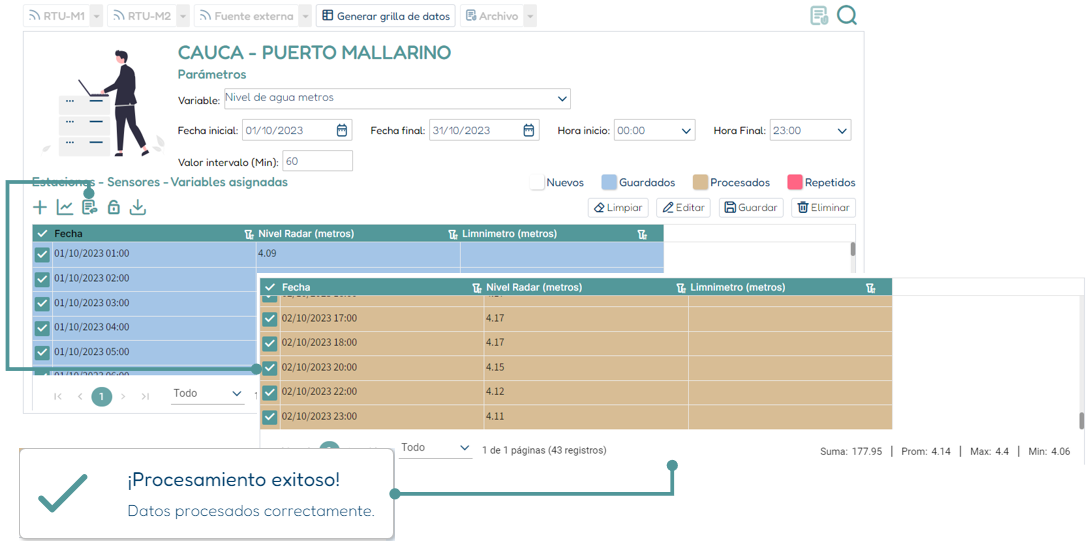

El botón ”Procesar” en la interfaz de la aplicación se utiliza para ejecutar subprocesos que realizan cálculos estadísticos sobre los datos seleccionados en la base de datos.

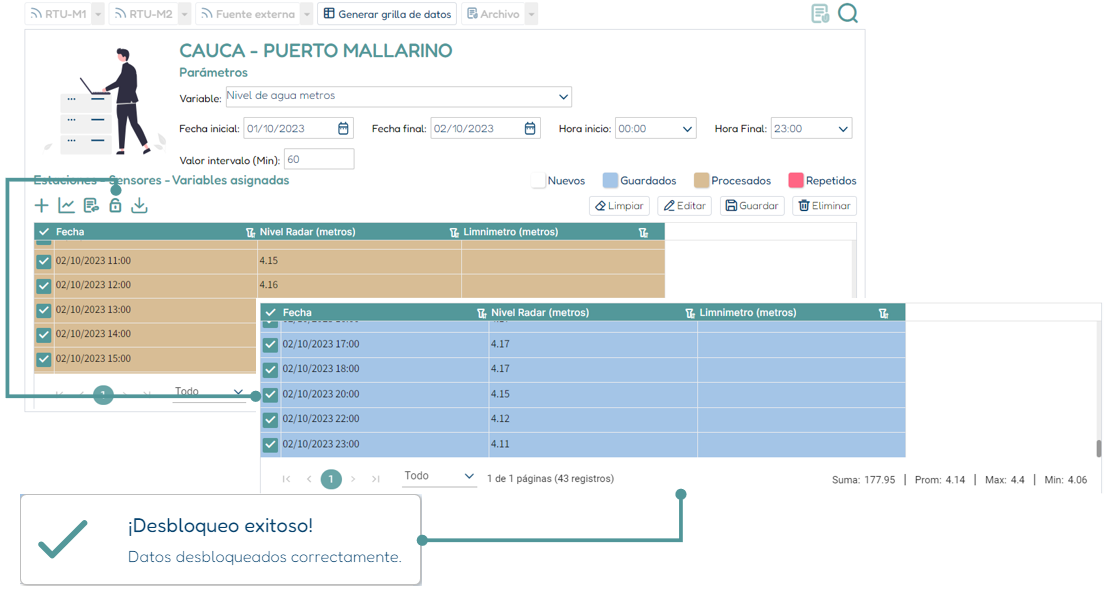

El botón “Desbloquear” en una interfaz que permite que los usuarios restablezcan o habiliten la edición de campos de datos. Al hacer clic en este botón , se pueden eliminar las restricciones que previenen la modificación de la información, permitiendo así que los usuarios realicen cambios o actualicen la información según sea necesario. Es una herramienta útil para mantener la integridad de los datos mientras se permite la flexibilidad cuando es requerida por usuarios autorizados.

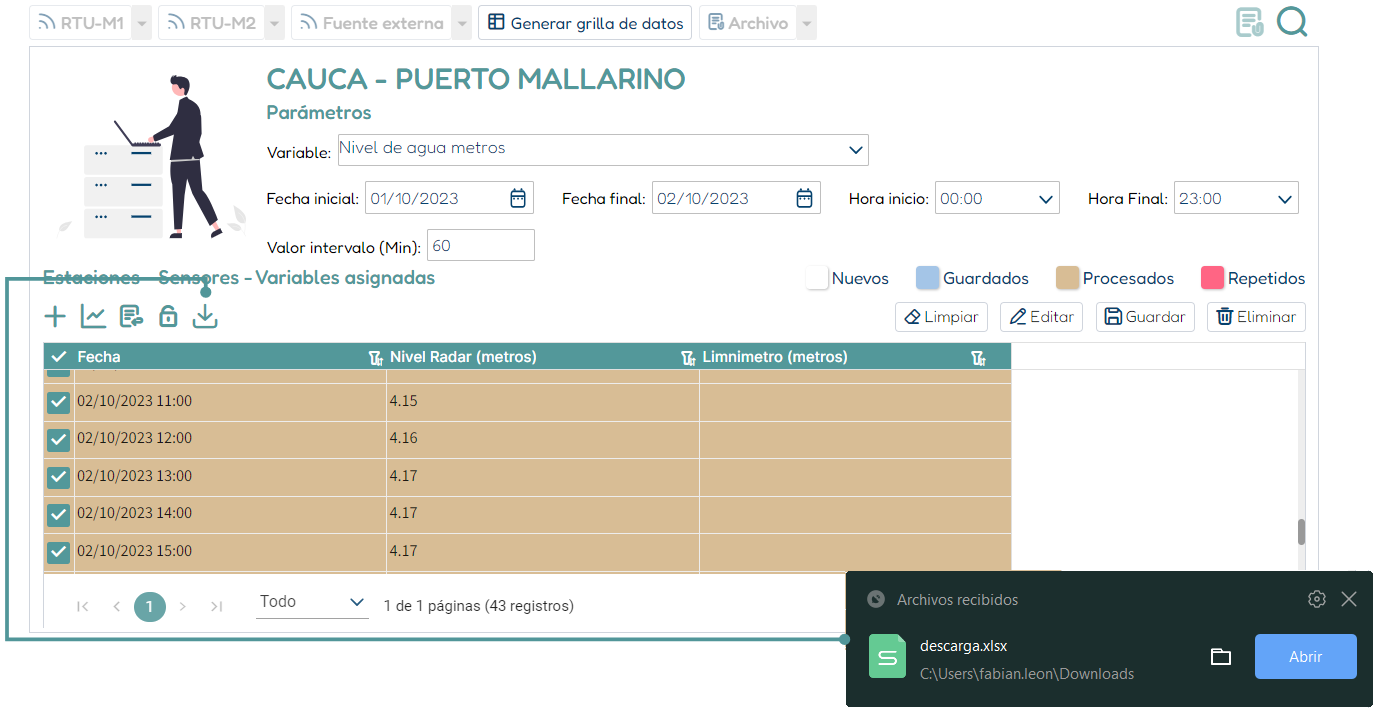

Hacer clic en el icono , se iniciará la descarga de los datos registrados para la difusión de reportes en un documento con formato .xlxs.

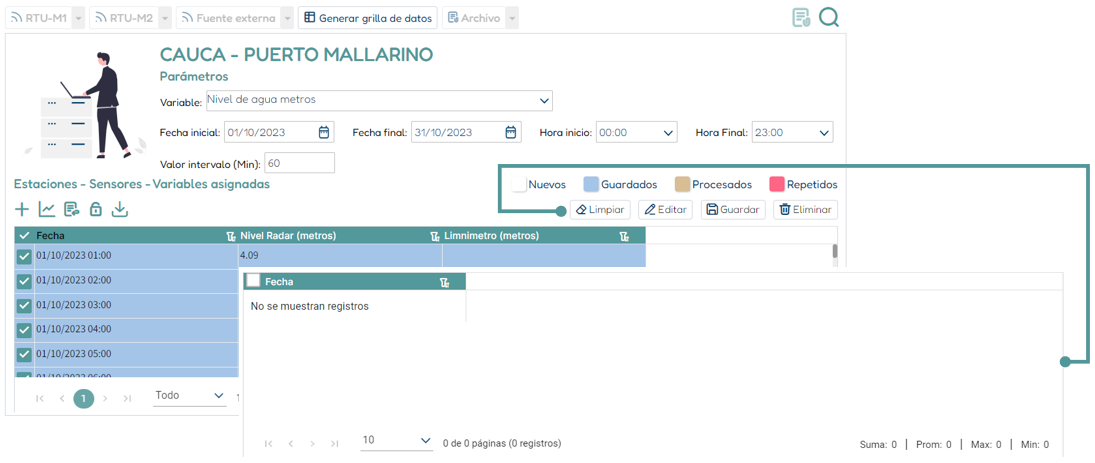

El botón “Limpiar” se utiliza para restablecer o borrar los datos o configuraciones en el formulario. Al hacer clic en el botón , se podrán borrar los datos ingresados en los campos de entrada, deseleccionar opciones o filtros aplicados, y regresar el formulario a su estado predeterminado.

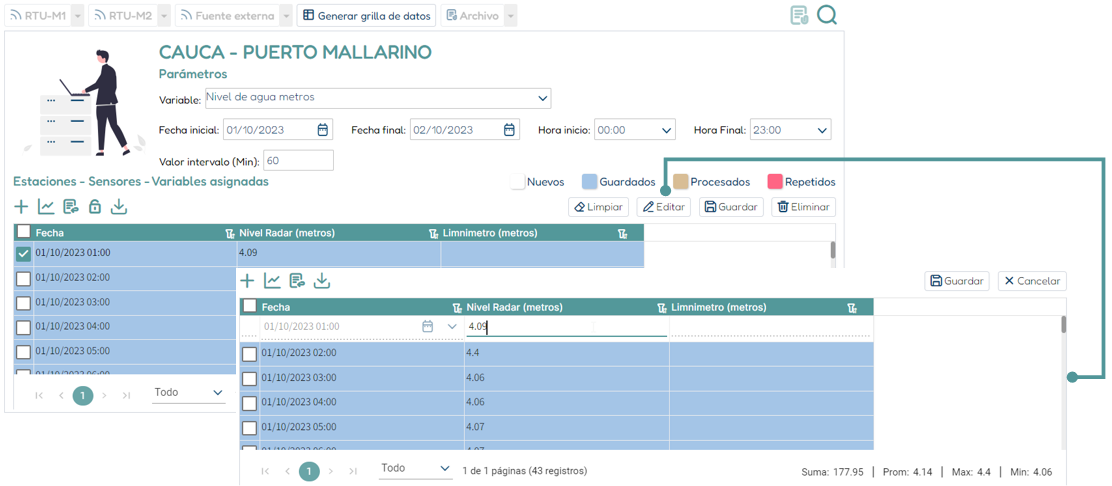

Seleccione el registro deseado de la grilla. Hacer clic en el icono realizar modificaciones al registro dentro del formulario. Al finalizar, haga clic en  o en el botón  si no desea guardar los cambios.

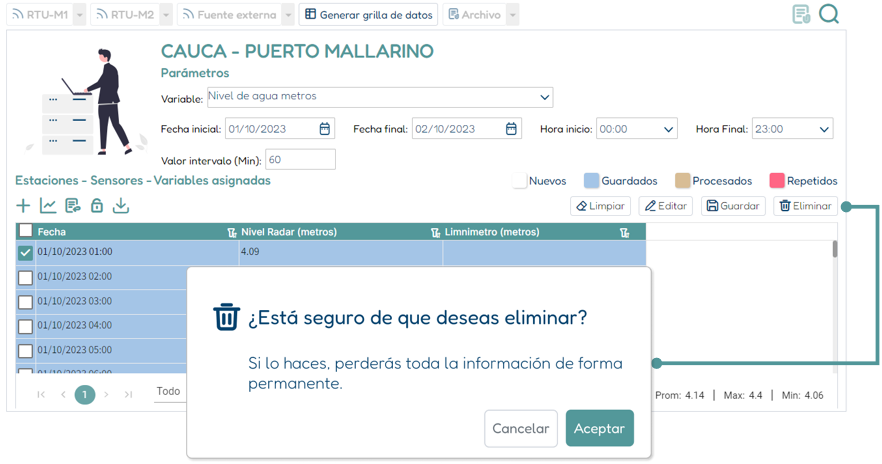

Para eliminar permanentemente un registro, seleccione el registro y haga clic en el icono . Aparecerá un mensaje de confirmación.

Esta interfaz contiene las diferentes fuentes de entrada de datos dentro del sistema, desde una conexión a una RTU (Unidad Terminal Remota).

Este botón  crea una conexión a un dispositivo de Terminal de Unidad Remota (Remote Terminal Unit) marcado como M1. Las RTU son dispositivos utilizados en el campo de la automatización y control para recoger datos de sensores, ejecutar controles, y comunicar esta información de vuelta a un sistema central. Al seleccionar este botón, el usuario esta accediendo a los datos recogidos por los dispositivos conectados a este módulo específico.



Luego de parametrizar una estación de trabajo, hacer clic en el botón  para abrir un formulario que permitirá introducir los datos desde la conexión RTU. Esta acción habilitara los botones “RTU-M1” y “RTU-M2”.

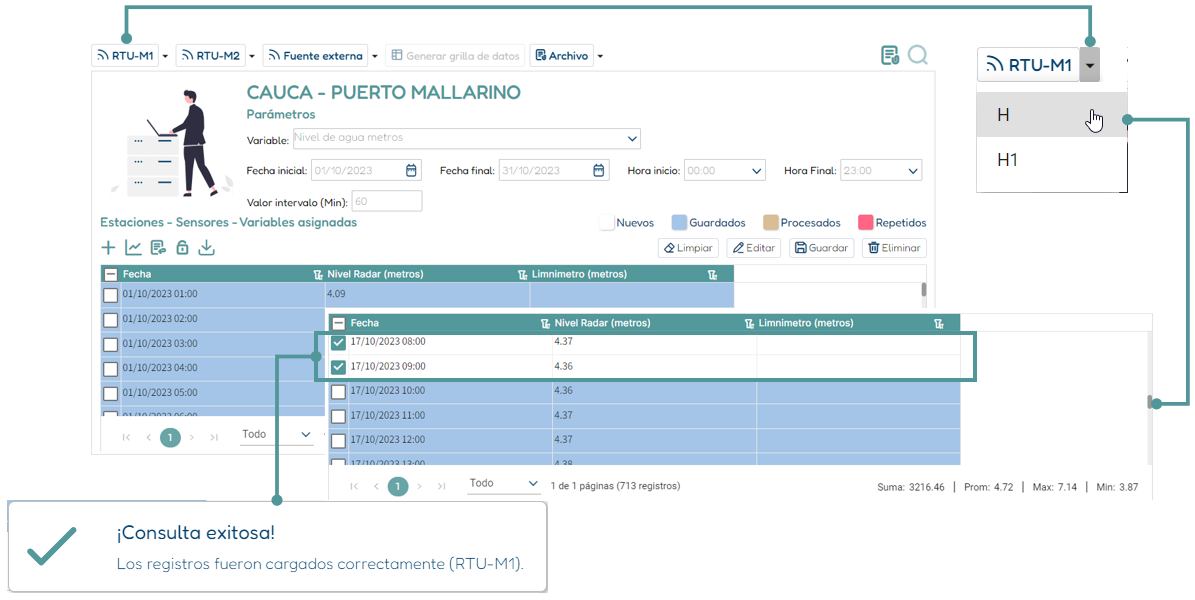

Hacer clic en este ícono , para acceder a la información del módulo RTU identificado como M1. Encontrara en la pestaña desplegable las homologaciones del sensor asociado a la estación seleccionada, esto cargara los datos registrados en la grilla.

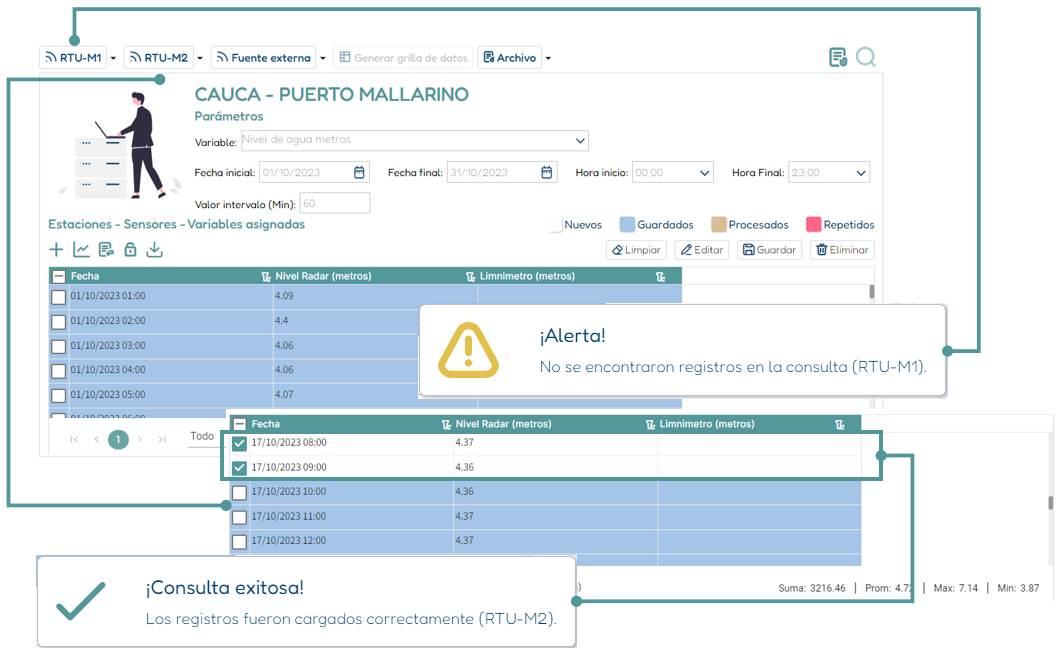

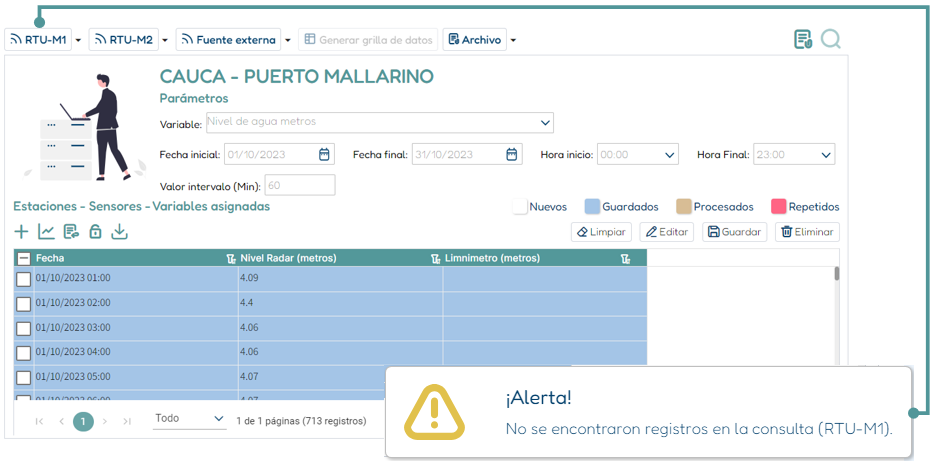

Podría ocurrir que, al buscar las homologaciones para los sensores asociados a la RTU-M1 dentro de un rango de fechas específico, no existan registros correspondientes. En tal situación, el sistema generará automáticamente una notificación indicando la ausencia de registros para las fechas seleccionadas. Esta alerta sirve para confirmar al usuario que la búsqueda se ha completado, pero no se han hallado datos que coincidan con los criterios establecidos.

Similar al anterior, el botón  se refiere a otro módulo de RTU, designado como M2. Al seleccionar este botón, el usuario esta accediendo a los datos recogidos por los dispositivos conectados a este módulo específico con la RTU-M2.

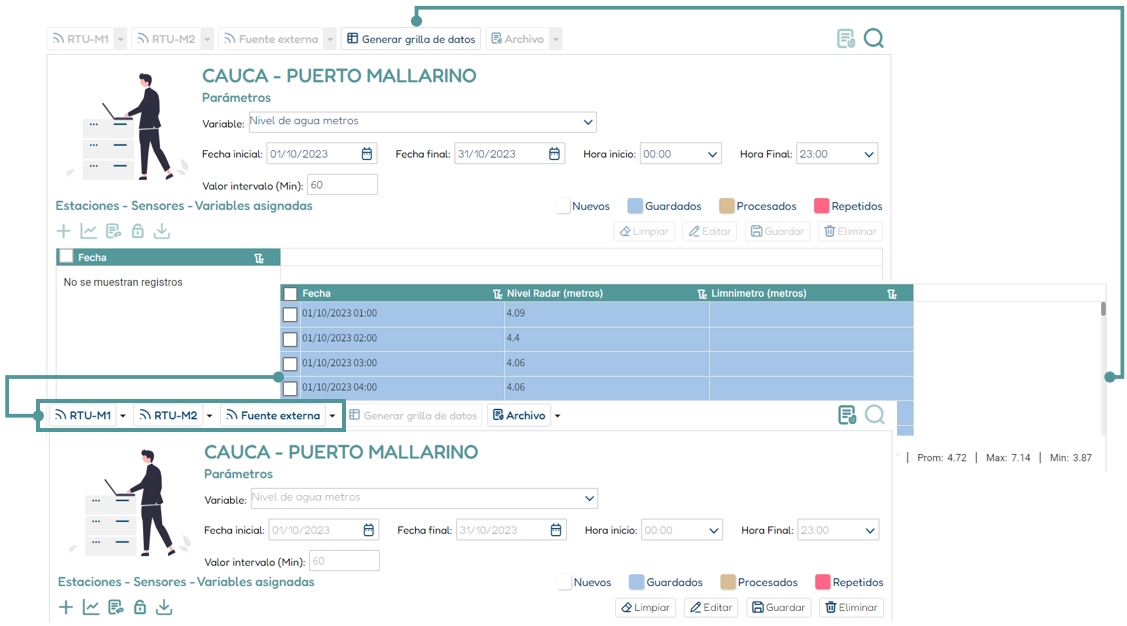

Al buscar las homologaciones para los sensores asociados a la RTU-M1 dentro de un rango de fechas específico y no existan registros correspondientes, podremos hacer clic en el botón . Esto permitirá verificar si existen datos registrados para un rango de fechas en un sistema o conjunto de sensores diferente, bajo la RTU-M2. Este paso adicional ofrece una ruta de solución para continuar con el análisis, asegurando que se explore toda la gama de datos disponibles antes de concluir que no hay información relevante para el período consultado. De esta manera, el sistema garantiza una revisión exhaustiva y facilita al usuario la tarea de obtener una visión completa de los registros disponibles.

La interfaz  ofrece una capacidad fundamental para la gestión y análisis de datos. Esta función permite a los usuarios alternar y acceder a múltiples fuentes de información que no forman parte del sistema principal. Es una herramienta versátil para integrar y manejar datos de diferentes orígenes, como bases de datos, sistemas o redes externas, facilitando así un análisis más amplio y detallado.



En particular,  posibilita la importación de datos de plataformas como Cenicaña, Ellitrac y Sara Cloud, que pueden no estar integradas de manera nativa en la plataforma principal. Al utilizar este botón, los usuarios pueden incorporar datos relevantes desde estos sistemas externos al sistema principal de RTU. Esto es especialmente útil para enriquecer el conjunto de datos con información adicional que podría ser esencial para análisis más complejos o específicos.



La integración de  en la interfaz es una clara indicación de la flexibilidad y la apertura del sistema para trabajar con una variedad de fuentes de datos, asegurando que los usuarios tengan acceso a la información más completa y actualizada disponible, independientemente de su origen. Esta característica es crucial para garantizar un análisis exhaustivo y preciso, proporcionando una base sólida para la toma de decisiones informadas.

Para un manejo eficiente y detallado de los datos, es esencial establecer con precisión un intervalo de tiempo que incluya la fecha de inicio, la fecha de finalización, así como la hora exacta de comienzo y conclusión del período de interés. Esta definición temporal debe ser complementada con la elección de un intervalo específico, medido en minutos, para ajustar el nivel de detalle de los datos a ingresar.



Una vez que estos parámetros están configurados, el siguiente paso es hacer clic en el botón . Al activar esta función, el sistema desplegará una tabla interactiva. Esta tabla proporciona un formato estructurado y fácil de usar para el ingreso manual de los datos. Esta herramienta es particularmente útil para introducir o editar datos de forma precisa y organizada, asegurando que la información esté completa y correctamente alineada con el intervalo de tiempo especificado.

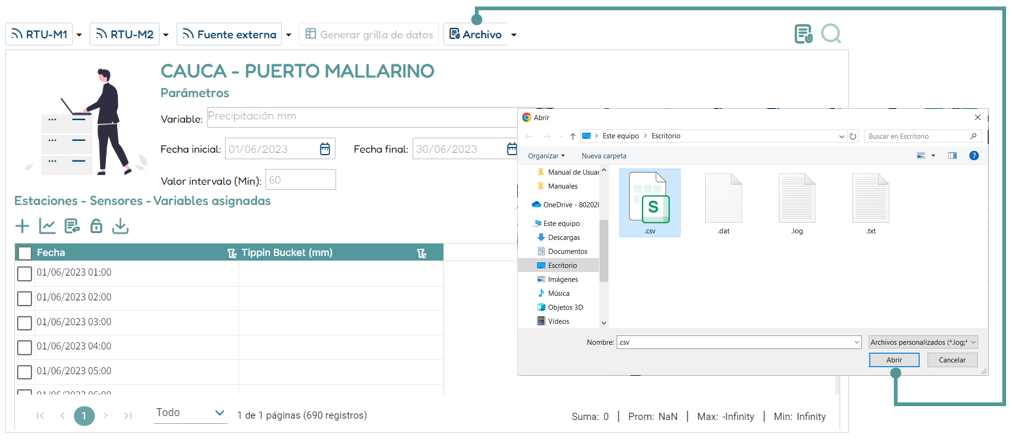

El botón  desempeña un papel crucial en la interfaz, facilitando la entrada de datos a través de archivos planos. Esta funcionalidad está especialmente diseñada para importar datos directamente de las estaciones, aprovechando los formatos estándar de archivo generados por descargas electrónicas. Esta característica resulta esencial para integrar grandes volúmenes de datos de manera eficiente y precisa.



Los formatos de archivo compatibles con esta función incluyen .txt, .csv, .log y .dat, proporcionando así una amplia gama de opciones para la importación de datos. Estos formatos son comúnmente utilizados en la recopilación de datos de estaciones y dispositivos, lo que garantiza una compatibilidad óptima y facilita el proceso de integración de los datos en el sistema.



Al seleccionar el botón , el usuario puede cargar fácilmente los datos almacenados en cualquiera de estos formatos. El sistema procesará y organizará automáticamente la información contenida en los archivos, adaptándola al formato y estructura requeridos por la interfaz. Esta función es particularmente útil para actualizar o ampliar los conjuntos de datos existentes, así como para realizar análisis retrospectivos o comparativos basados en datos históricos.



Además, esta funcionalidad ofrece una alternativa eficaz y rápida para la entrada de datos, especialmente cuando se trata de importar información de múltiples estaciones o de períodos extensos. Esto no solo ahorra tiempo y reduce la posibilidad de errores manuales, sino que también asegura que los datos se mantengan consistentes y fiables dentro del sistema.

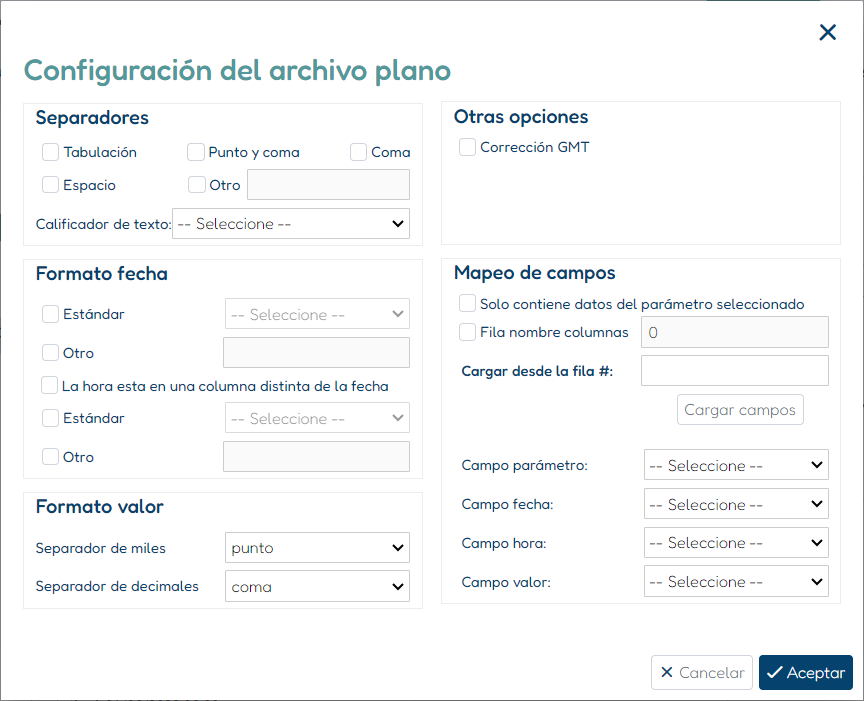

Tras cargar un archivo se mostrará un modal, con este se podrá personalizar y asegurar la correcta interpretación de los datos por parte del sistema. A continuación se describe su funcionamiento:



  • Separadores: Esta sección permite seleccionar el separador de campos utilizado en el archivo plano. Las opciones incluyen tabulación, punto y coma, coma y espacio, o la posibilidad de especificar un separador personalizado. La elección correcta es vital para que el sistema separe y reconozca correctamente cada campo de datos.
  • Calificador de texto: Si su archivo utiliza comillas (“,”) (‘,’) para delimitar los textos, puede seleccionarlo aquí. Esto ayuda a mantener la integridad del texto que contiene comas o separadores que de otra manera podrían ser interpretados incorrectamente.
  • Formato de fecha y hora: Aquí se define cómo el sistema debe interpretar las fechas y horas en el archivo. Puede seleccionar el formato estándar o personalizar uno si el archivo utiliza un formato de fecha y hora único. Si la hora está en una columna distinta de la fecha, también puede especificarlo aquí.
  • Formato de valor: Para los números, puede especificar el separador de miles y de decimales, lo cual es crucial para la correcta interpretación numérica de los datos, especialmente en el contexto de datos financieros o científicos.
  • Corrección GMT: Si se requiere, puede activar esta opción para ajustar los tiempos según la zona horaria GMT.
  • Mapeo de campos: Esta área es esencial para indicar al sistema cómo corresponder las columnas del archivo con los campos de datos del sistema. Puede especificar si el archivo contiene datos exclusivos del parámetro seleccionado y definir desde qué fila se deben empezar a cargar los datos. También se deben asignar las columnas correspondientes a los campos de parámetro, fecha, hora y valor.



Una vez que todas las opciones están configuradas según las especificaciones del archivo cargado, hacer clic en  aplicará la configuración y comenzará el proceso de importación de datos. Si hay algún error o se necesita hacer un cambio, puede  y volver a configurar las opciones. Esta herramienta asegura que los datos se importen de manera eficaz y que sean completamente utilizables dentro del sistema.

Una vez que el archivo ha sido procesado con éxito, el siguiente paso es visualizar los datos importados en la grilla. Para hacerlo, siga estos pasos:



  • Haga clic en el icono en la interfaz.
  • Seleccione el documento que desea cargar desde el modal desplegado.
  • Luego, haga clic en el botón .



Una vez completados estos pasos, los datos se cargarán en la grilla, lo que le permitirá visualizarlos de manera ordenada y estructurada. Esta grilla proporciona una representación tabular de los datos importados, lo que facilita su revisión, edición y análisis. Puede explorar los datos en detalle y realizar acciones adicionales según sea necesario para cumplir con los objetivos de su análisis o gestión de datos.

El botón , activa el proceso en el sistema para recuperar y desplegar datos en una tabla en función de los criterios especificados por el usuario. Este proceso es crucial para la visualización de datos dentro de un rango de tiempo determinado, permitiendo al usuario verificar la disponibilidad y el acceso a la información pertinente de manera eficiente. La acción de este botón está dirigida a simplificar la interacción con grandes volúmenes de datos, facilitando la gestión y el análisis de los mismos al proporcionar una manera rápida de refinar los resultados mostrados según los parámetros elegidos, como fechas y medidas específicas.
